APLIKACJA
CDL/CDLF to rodzaj produktów wielofunkcyjnych.Można go stosować do przesyłania różnych mediów, od wody wodociągowej do cieczy przemysłowej, w różnej temperaturze i przy różnym natężeniu przepływu i ciśnieniu.Typ CDL ma zastosowanie do transportu cieczy niekorozyjnej, natomiast CDLF nadaje się do cieczy lekko korozyjnej.
Zaopatrzenie w wodę: Filtrowanie i transport wody w wodociągach, wzmacnianie głównego rurociągu, wzmacnianie w wieżowcach.
Wzmocnienie przemysłowe: System wody technologicznej, system czyszczenia, system mycia pod wysokim ciśnieniem, system przeciwpożarowy Przemysłowy transport cieczy: System chłodzenia i klimatyzacji, system zaopatrzenia w wodę kotłową i system skraplania, przeznaczenie związane z maszyną, kwasy i zasady
Uzdatnianie wody: System ultrafiltracji, system odwróconej osmozy, system destylacji, basen, separator Nawadnianie: Nawadnianie pól uprawnych, nawadnianie opryskowe, nawadnianie kroplowe.
Warunki eksploatacji
Rzadka, czysta, niepalna i niewybuchowa ciecz nie zawierająca stałych granulek i włókien.
Temperatura cieczy:
Normalny typ temperatury: -15 ℃ ~ + 70 ℃,
Typ gorącej wody: +70 ℃ ~ + 120 ℃
Temperatura otoczenia: do +40 ℃
Wysokość: do 1000 m
Pompa

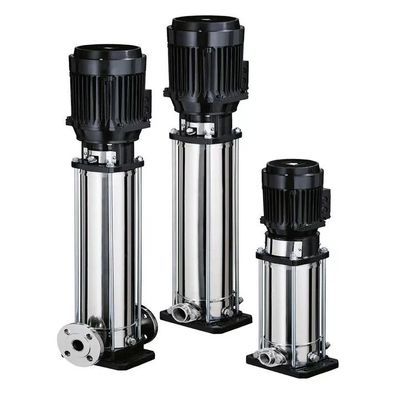

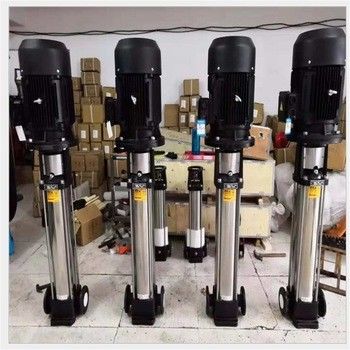

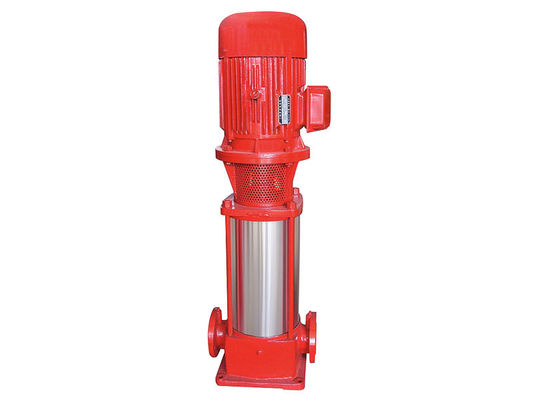

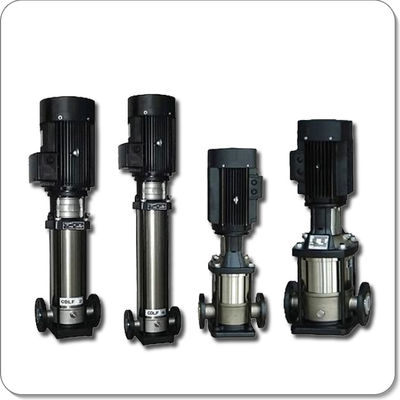

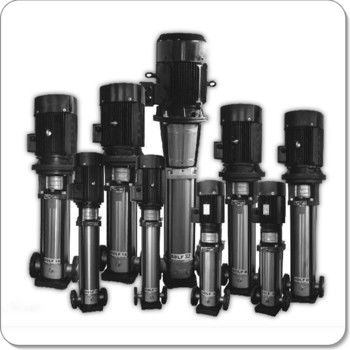

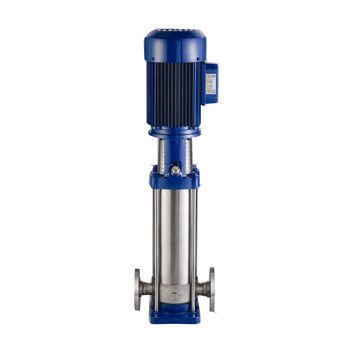

CDL/CDLF to rodzaj pionowej, niesamozasysającej, wielostopniowej pompy odśrodkowej napędzanej standardowym silnikiem elektrycznym. Wał wyjściowy silnika łączy się bezpośrednio z wałem pompy poprzez sprzęgło. Odporny na ciśnienie cylinder i elementy kanału przepływowego są nieruchome pomiędzy głowicą pompy a sekcją wlotową i wylotową za pomocą śrub ściągających. Wlot i wylot znajdują się na dnie pompy, w tej samej płaszczyźnie. Pompa tego typu może być wyposażona w inteligentne zabezpieczenie, które skutecznie zapobiega jej pracy na sucho, przesunięcie w fazie i przeciążenie.
Silnik elektryczny
Całkowicie zamknięty, dwubiegunowy silnik stojący nadmuchowy
Stopień ochrony: IP55
Klasa izolacji:F
Standardowe napięcie, 50 Hz: 1x220-230/240 V
3x200-220/346-380V
3x220-240/380-415V
3x380-415V
60 Hz: 3 × 200–230/346–400 V
3×220-255/380-440V
3×220-227/380-480V
|
|
| Model |
Moc silnika |
Przepływ |
Głowa |
Prędkość |
| kW |
HP |
m3/godz |
M |
obr./min |
| 1.1 CDL1 |
|
|
|
|
|
| CDL1-2 |
0,37 |
0,5 |
1 |
11,5 |
2900 |
| CDL1-3 |
0,37 |
0,5 |
1 |
17 |
2900 |
| CDL1-4 |
0,37 |
0,5 |
1 |
22,5 |
2900 |
| CDL1-5 |
0,37 |
0,5 |
1 |
28 |
2900 |
| CDL1-6 |
0,37 |
0,5 |
1 |
33,5 |
2900 |
| CDL1-7 |
0,37 |
0,5 |
1 |
39 |
2900 |
| CDL1-8 |
0,55 |
0,75 |
1 |
45 |
2900 |
| CDL1-9 |
0,55 |
0,75 |
1 |
51 |
2900 |
| CDL1-10 |
0,55 |
0,75 |
1 |
57 |
2900 |
| CDL1-11 |
0,55 |
0,75 |
1 |
61 |
2900 |
| CDL1-12 |
0,75 |
1 |
1 |
67 |
2900 |
| CDL1-13 |
0,75 |
1 |
1 |
73 |
2900 |
| CDL1-14 |
0,75 |
1 |
1 |
78 |
2900 |
| CDL1-15 |
0,75 |
1 |
1 |
84 |
2900 |
| CDL1-17 |
1.1 |
1,5 |
1 |
95 |
2900 |
| CDL1-19 |
1.1 |
1,5 |
1 |
106 |
2900 |
| CDL1-21 |
1.1 |
1,5 |
1 |
117 |
2900 |
| CDL1-23 |
1.1 |
1,5 |
1 |
128 |
2900 |
| CDL1-25 |
1,5 |
2 |
1 |
139 |
2900 |
| CDL1-27 |
1,5 |
2 |
1 |
150 |
2900 |
| CDL1-30 |
1,5 |
2 |
1 |
166 |
2900 |
| CDL1-33 |
2.2 |
3 |
1 |
183 |
2900 |
| CDL1-36 |
2.2 |
3 |
1 |
200 |
2900 |
| 1.2 CDL2 |
|
|
|
|
|
| CDL2-2 |
0,37 |
0,5 |
2 |
15 |
2900 |
| CDL2-3 |
0,37 |
0,5 |
2 |
22 |
2900 |
| CDL2-4 |
0,55 |
0,75 |
2 |
30 |
2900 |
| CDL2-5 |
0,55 |
0,75 |
2 |
37 |
2900 |
| CDL2-6 |
0,75 |
1 |
2 |
45 |
2900 |
| CDL2-7 |
0,75 |
1 |
2 |
52 |
2900 |
| CDL2-9 |
1.1 |
1,5 |
2 |
67 |
2900 |
| CDL2-11 |
1.1 |
1,5 |
2 |
82 |
2900 |
| CDL2-13 |
1,5 |
2 |
2 |
98 |
2900 |
| CDL2-15 |
1,5 |
2 |
2 |
112 |
2900 |
| CDL2-16 |
1,5 |
2 |
2 |
120 |
2900 |
| CDL2-17 |
2.2 |
3 |
2 |
128 |
2900 |
| CDL2-18 |
2.2 |
3 |
2 |
136 |
2900 |
| CDL2-19 |
2.2 |
3 |
2 |
145 |
2900 |
| CDL2-20 |
2.2 |
3 |
2 |
155 |
2900 |
| CDL2-22 |
2.2 |
3 |
2 |
165 |
2900 |
| CDL2-23 |
3 |
4 |
2 |
176 |
2900 |
| CDL2-24 |
3 |
4 |
2 |
188 |
2900 |
| CDL2-26 |
3 |
4 |
2 |
198 |
2900 |
| 1.3 CDL3 |
|
|
|
|
|
| CDL3-2 |
0,37 |
0,5 |
3 |
9 |
2900 |
| CDL3-3 |
0,37 |
0,5 |
3 |
14 |
2900 |
| CDL3-4 |
0,37 |
0,5 |
3 |
19 |
2900 |
| CDL3-5 |
0,37 |
0,5 |
3 |
23 |
2900 |
| CDL3-6 |
0,55 |
0,75 |
3 |
28 |
2900 |
| CDL3-7 |
0,55 |
0,75 |
3 |
32 |
2900 |
| CDL3-8 |
0,75 |
1 |
3 |
37 |
2900 |
| CDL3-9 |
0,75 |
1 |
3 |
42 |
2900 |
| CDL3-10 |
0,75 |
1 |
3 |
47 |
2900 |
| CDL3-11 |
1.1 |
1,5 |
3 |
51 |
2900 |
| CDL3-12 |
1.1 |
1,5 |
3 |
55 |
2900 |
| CDL3-13 |
1.1 |
1,5 |
3 |
60 |
2900 |
| CDL3-15 |
1.1 |
1,5 |
3 |
69 |
2900 |
| CDL3-17 |
1,5 |
2 |
3 |
79 |
2900 |
| CDL3-19 |
1,5 |
2 |
3 |
88 |
2900 |
| CDL3-21 |
2.2 |
3 |
3 |
98 |
2900 |
| CDL3-23 |
2.2 |
3 |
3 |
107 |
2900 |
| CDL3-25 |
2.2 |
3 |
3 |
116 |
2900 |
| CDL3-27 |
2.2 |
3 |
3 |
124 |
2900 |
| CDL3-29 |
2.2 |
3 |
3 |
133 |
2900 |
| CDL3-31 |
3 |
3 |
3 |
142 |
2900 |
| CDL3-33 |
3 |
3 |
3 |
151 |
2900 |
| CDL3-36 |
3 |
3 |
3 |
168 |
2900 |
| 1,4 CDL4 |
|
|
|
|
|
| CDL4-2 |
0,37 |
0,5 |
4 |
15 |
2900 |
| CDL4-3 |
0,55 |
0,75 |
4 |
24 |
2900 |
| CDL4-4 |
0,75 |
1 |
4 |
32 |
2900 |
| CDL4-5 |
1.1 |
1,5 |
4 |
40 |
2900 |
| CDL4-6 |
1.1 |
1,5 |
4 |
48 |
2900 |
| CDL4-7 |
1,5 |
2 |
4 |
56 |
2900 |
| CDL4-8 |
1,5 |
2 |
4 |
64 |
2900 |
| CDL4-10 |
2.2 |
3 |
4 |
81 |
2900 |
| CDL4-12 |
2.2 |
3 |
4 |
95 |
2900 |
| CDL4-13 |
2.2 |
3 |
4 |
100 |
2900 |
| CDL4-14 |
3 |
4 |
4 |
112 |
2900 |
| CDL4-15 |
3 |
4 |
4 |
120 |
2900 |
| CDL4-16 |
3 |
4 |
4 |
129 |
2900 |
| CDL4-17 |
3 |
4 |
4 |
136 |
2900 |
| CDL4-18 |
4 |
5.5 |
4 |
148 |
2900 |
| CDL4-19 |
4 |
5.5 |
4 |
153 |
2900 |
| CDL4-20 |
4 |
5.5 |
4 |
162 |
2900 |
| CDL4-21 |
4 |
5.5 |
4 |
169 |
2900 |
| CDL4-22 |
4 |
5.5 |
4 |
178 |
2900 |
| 1,5 CDL8 |
|
|
|
|
|
| CDL8-2 |
0,75 |
1 |
8 |
18 |
2900 |
| CDL8-3 |
1.1 |
1,5 |
8 |
27 |
2900 |
| CDL8-4 |
1,5 |
2 |
8 |
36 |
2900 |
| CDL8-5 |
2.2 |
3 |
8 |
45 |
2900 |
| CDL8-6 |
2.2 |
3 |
8 |
54 |
2900 |
| CDL8-7 |
3 |
4 |
8 |
65 |
2900 |
| CDL8-8 |
3 |
4 |
8 |
73 |
2900 |
| CDL8-9 |
3 |
4 |
8 |
82 |
2900 |
| CDL8-10 |
4 |
5.5 |
8 |
92 |
2900 |
| CDL8-11 |
4 |
5.5 |
8 |
102 |
2900 |
| CDL8-12 |
4 |
5.5 |
8 |
111 |
2900 |
| CDL8-13 |
5.5 |
7,5 |
8 |
121 |
2900 |
| CDL8-14 |
5.5 |
7,5 |
8 |
130 |
2900 |
| CDL8-15 |
5.5 |
7,5 |
8 |
139 |
2900 |
| CDL8-16 |
5.5 |
7,5 |
8 |
148 |
2900 |
| CDL8-17 |
7,5 |
10 |
8 |
158 |
2900 |
| CDL8-18 |
7,5 |
10 |
8 |
167 |
2900 |
| CDL8-19 |
7,5 |
10 |
8 |
177 |
2900 |
| CDL8-20 |
7,5 |
10 |
8 |
186 |
2900 |
| 1,6 CDL12 |
|
|
|
|
|
| CDL12-2 |
1,5 |
2 |
12 |
20 |
2900 |
| CDL12-3 |
2.2 |
3 |
12 |
30 |
2900 |
| CDL12-4 |
3 |
4 |
12 |
40 |
2900 |
| CDL12-5 |
3 |
4 |
12 |
50 |
2900 |
| CDL12-6 |
4 |
5.5 |
12 |
60 |
2900 |
| CDL12-7 |
5.5 |
7,5 |
12 |
70 |
2900 |
| CDL12-8 |
5.5 |
7,5 |
12 |
80 |
2900 |
| CDL12-9 |
5.5 |
7,5 |
12 |
91 |
2900 |
| CDL12-10 |
7,5 |
10 |
12 |
101 |
2900 |
| CDL12-12 |
7,5 |
10 |
12 |
121 |
2900 |
| CDL12-14 |
11 |
15 |
12 |
141 |
2900 |
| CDL12-16 |
11 |
15 |
12 |
162 |
2900 |
| CDL12-18 |
11 |
15 |
12 |
183 |
2900 |
| 1,7 CDL16 |
|
|
|
|
|
| CDL16-2 |
2.2 |
3 |
16 |
22 |
2900 |
| CDL16-3 |
3 |
4 |
16 |
34 |
2900 |
| CDL16-4 |
4 |
5.5 |
16 |
46 |
2900 |
| CDL16-5 |
5.5 |
7,5 |
16 |
58 |
2900 |
| CDL16-6 |
5.5 |
7,5 |
16 |
70 |
2900 |
| CDL16-7 |
7,5 |
10 |
16 |
82 |
2900 |
| CDL16-8 |
7,5 |
10 |
16 |
94 |
2900 |
| CDL16-9 |
11 |
15 |
16 |
106 |
2900 |
| CDL16-10 |
11 |
15 |
16 |
118 |
2900 |
| CDL16-11 |
11 |
15 |
16 |
132 |
2900 |
| CDL16-12 |
11 |
15 |
16 |
141 |
2900 |
| CDL16-13 |
15 |
20 |
16 |
155 |
2900 |
| CDL16-14 |
15 |
20 |
16 |
166 |
2900 |
| CDL16-15 |
15 |
20 |
16 |
178 |
2900 |
| CDL16-16 |
15 |
20 |
16 |
189 |
2900 |
| 1,8 CDL20 |
|
|
|
|
|
| CDL20-1 |
1.1 |
1,5 |
20 |
10 |
2900 |
| CDL20-2 |
2.2 |
3 |
20 |
23 |
2900 |
| CDL20-3 |
4 |
5.5 |
20 |
35 |
2900 |
| CDL20-4 |
5.5 |
7,5 |
20 |
47 |
2900 |
| CDL20-5 |
5.5 |
7,5 |
20 |
58 |
2900 |
| CDL20-6 |
7,5 |
10 |
20 |
70 |
2900 |
| CDL20-7 |
7,5 |
10 |
20 |
82 |
2900 |
| CDL20-8 |
11 |
15 |
20 |
94 |
2900 |
| CDL20-10 |
11 |
15 |
20 |
118 |
2900 |
| CDL20-12 |
15 |
20 |
20 |
142 |
2900 |
| CDL20-14 |
15 |
20 |
20 |
166 |
2900 |
| CDL20-17 |
18,5 |
25 |
20 |
202 |
2900 |
|
