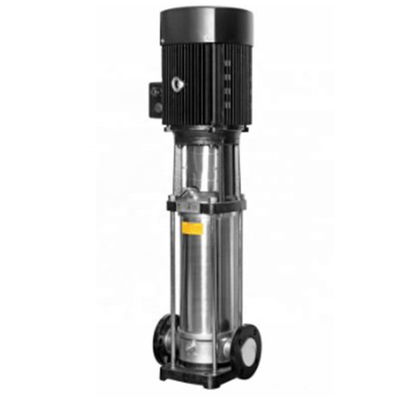

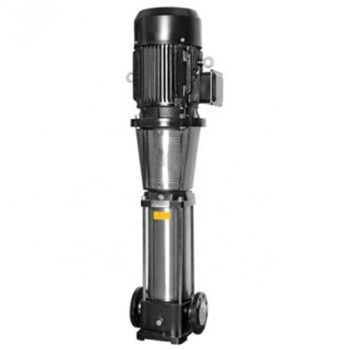

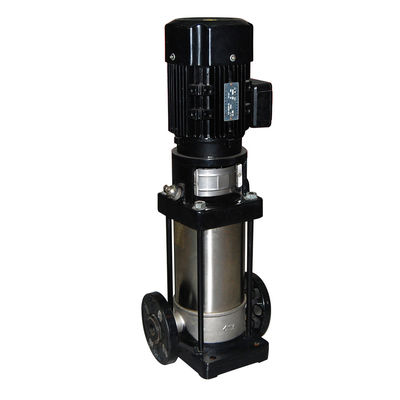

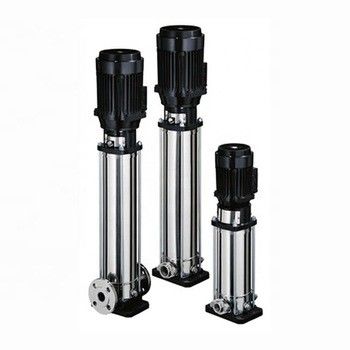

Pompa wspomagająca serii CDL/CDLF/pionowe pompy wielostopniowe, materiał na żeliwie/stali nierdzewnej
Pionowa pompa wielostopniowa CDL/CDLF to rodzaj pionowej, niesamozasysającej pionowej pompy wielostopniowej, napędzanej standardowym silnikiem elektrycznym.Wał wyjściowy silnika łączy się bezpośrednio z wałem pompy poprzez sprzęgło.Odporny na ciśnienie cylinder i elementy kanału przepływowego są zamocowane pomiędzy głowicą pompy a sekcją wlotową i wylotową za pomocą śrub podtrzymujących.Wlot i wylot znajdują się w dolnej części pompy, w tej samej płaszczyźnie.Pompę tego typu można wyposażyć w inteligentne zabezpieczenie, które skutecznie zapobiega jej pracy na sucho, przesunięciu w fazie i przeciążeniu.
Specyfikacja pionowej pompy wielostopniowej jak poniżej,
| Zakres przepływu pionowej pompy wielostopniowej | 0,4-240m3/h |
| Zakres podnoszenia pionowej pompy wielostopniowej | 4-162,5 m |
| Temperatura otoczenia pionowej pompy wielostopniowej | do +40°C |
| Zakres temperatur pionowej pompy wielostopniowej | 0–70°C |
| Model | Zakres przepływu | Zakres głowy | Moc znamionowa silnika | Waga |
| m3/godz | M | kw | kg | |
| CDL1-2 |
0,4 0,6 0,8 |
13 12,5 12 |
0,37 | 20 |
| CDL2-4 |
1 1.2 1.6 |
36 35 33 |
0,55 | 22 |
| CDL3-8 |
1.2 1.6 2.0 |
49 47 45 |
0,75 | 27 |
| CDL4-10 |
1,5 2.0 3.0 |
96 90 87 |
2.2 | 37 |
| CDL8-12 |
5 6 7 |
124 120 116 |
4 | 66 |
| CDL12-16 |
7 8 9 |
192,5 189 183,5 |
11 | 161 |
