Przegląd produktów

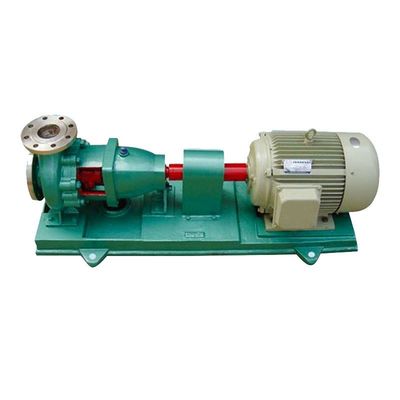

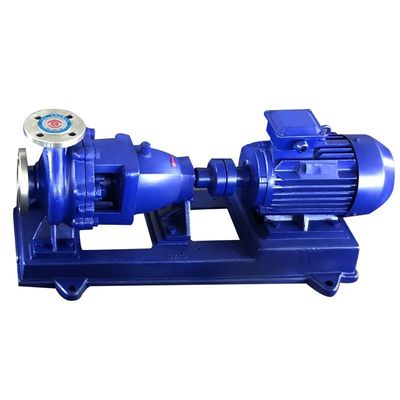

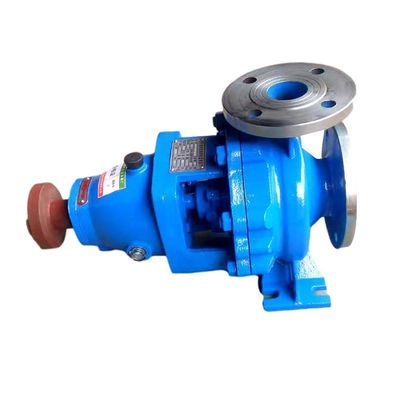

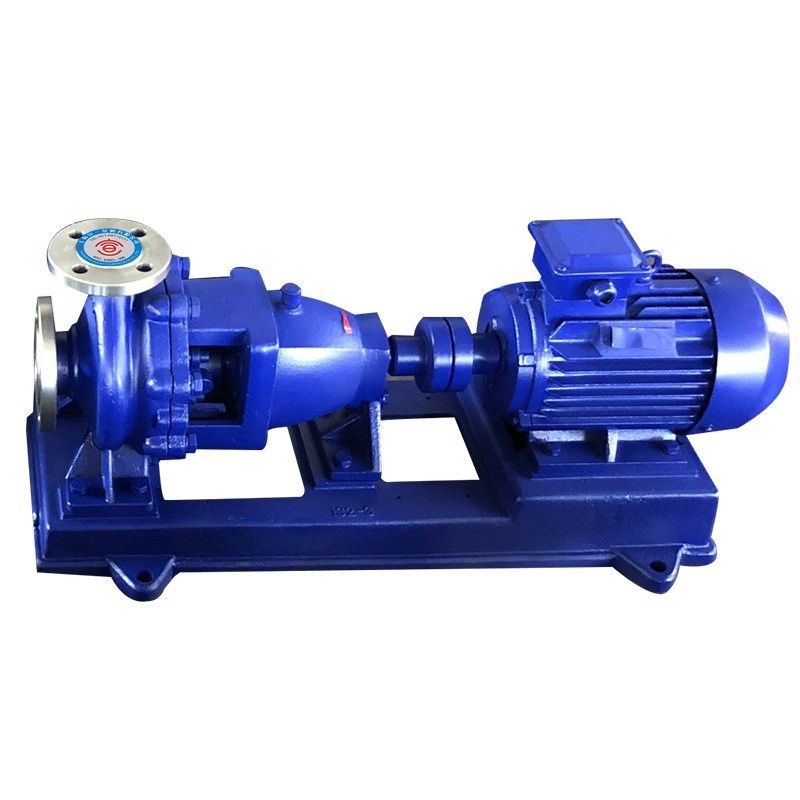

IH chemiczne końcowe pompy odśrodkowe wysysające to pompy odśrodkowe jednoetapowe, jednowysysające i wyciągowe,wyprodukowane zgodnie z międzynarodową normą w połączeniu z projektowaniem procesów niemetalicznych. IH jest energooszczędną pompą produkcyjną zamiast pompy odpornej na korozję F. Pompa odśrodkowa chemiczna IH nadaje się do transportu cieczy bez stałych cząstek,żrący i o lepkości podobnej do wody. Średnia temperatura wynosi od -20 stopni Celsjusza do 105 stopni Celsjusza, a podczas przenoszenia medium o wysokiej temperaturze powinny być pomiary chłodzenia.ropy naftowej, energetyki elektrycznej, metalurgicznej, papierniczej, farmaceutycznej, przemysłu spożywczego itp. z wieloma zaletami, takimi jak odporność na korozję, odporność na ścieranie, odporność na wysokie temperatury,wysoka wytrzymałość mechaniczna, stabilna obsługa, zaawansowana i racjonalna struktura, rygorystyczne i niezawodne działanie uszczelnienia, wygodne demontaż i naprawa, długa żywotność itp.
IH chemiczne odśrodkowe mają 33 podstawowe modele, a około 22 modeli są podwójnej prędkości ((2900r/min 1450r/min).łączna produkcja wynosi 112 specyfikacji.
Zakres wydajności
Objętość przepływu:60,3 - 400 m3/h
Głowa: 5-125 m
Prędkość:2900 r/min 1450 r/min
Moc:0.55-90 kW
Średnica wejścia:50-200 mm
Maksymalne ciśnienie robocze:10,6 MPa
Model wyrażenia
IH 50 - 32 - 160 A IH to międzynarodowa standardowa jednoetapowa jednoasunkowa pompa odśrodkowa chemiczna;50 oznacza średnicę wejścia pompy;32 oznacza średnicę wyjścia pompy;160 oznacza nominalną średnicę obrotową ((mm);A oznacza zewnętrzną średnicę obrotową po pierwszym cięciu
Charakterystyka konstrukcji
Skład pompy
Pompy odśrodkowe chemiczne serii IH są produktami projektowanymi wspólnie przez przemysł pompowy w całym kraju zgodnie z międzynarodową normą ISO.pokrywa pompy, części uszczelniające, środkowe wsparcie, wał, części zawieszenia itp.
Struktura pompy
Pokrycie pompy jest mocowane na środkowym wsparciu przez szwy i przymocowane przez połączenie obudowy pompy i szwy w środkowym wsparciu.rozładowanie radialne i wsparcie typu stópCzęści zawieszenia mogą być mocowane w środkowym nośniku przez szwy i podtrzymywane na podstawie przez uchwyt zawieszenia.Połączenie przedłużające jest przeznaczone do wygodnego demontażuJeżeli pompa wymaga kontroli i naprawy, należy rozmontować tylko środkowe części połączenia sprzęgła przedłużeniowego, tj. odłączyć części wirnika do kontroli i naprawy.Przewody łącznikowe wlewu i wyjściaNie trzeba demontować obudowy pompy i silnika.
Kierunek obrotu pompy
Pompa jest napędzana bezpośrednio przez silnik z złącza rozszerzającego.
Rodzaj uszczelnienia wału pompy
Zapewnienie wiązki przyjmuje pieczęć pakowania lub pieczęć mechaniczną, które mogą być wybrane zgodnie z wymaganiami klientów.dopuszczalne jest przyjęcie rozmiaru jamy uszczelniającej zgodnie z ISO 3069 zgodnie z wymaganiami i innego typu uszczelniacza wału.
Zamknięcie: w pokrywie pompy znajduje się pudełko do napełnienia; należy zastosować miękką uszczelnięcie; woda o określonym ciśnieniu może być wprowadzona do pudełka do napełnienia w celu uszczelnienia, chłodzenia, smarowania i czyszczenia.
Pieczęć mechaniczna: pieczęć mechaniczna jednokierunkowa i pieczęć mechaniczna dwukierunkowa; Woda o określonym ciśnieniu może być wprowadzana do jamy uszczelniającej do spłukiwania, pocierać twarz i chłodzić.
Specyfikacja:
| Model | n=2900r/min | n=1450r/min | ||||
| Q ((m3/h) | H (m) | (KW) | Q ((m3/h) | (m) | (KW) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
