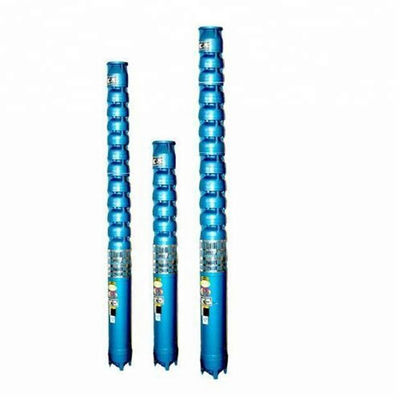

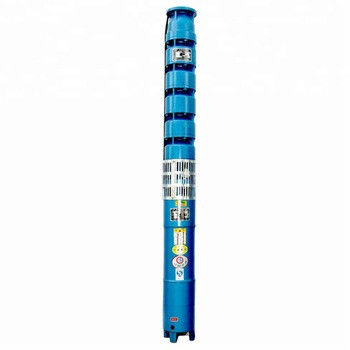

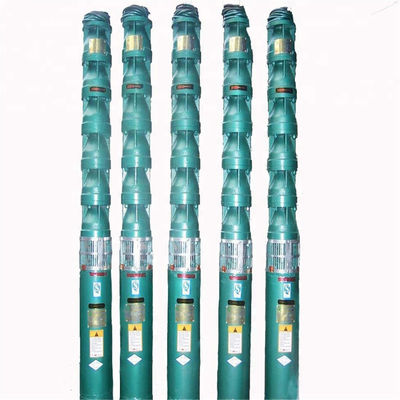

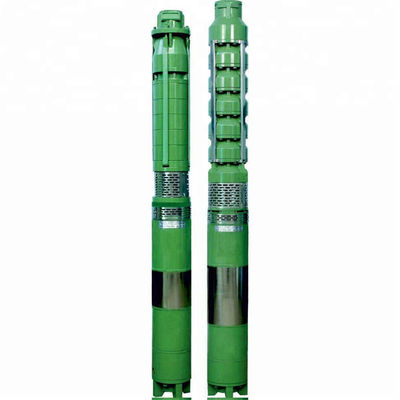

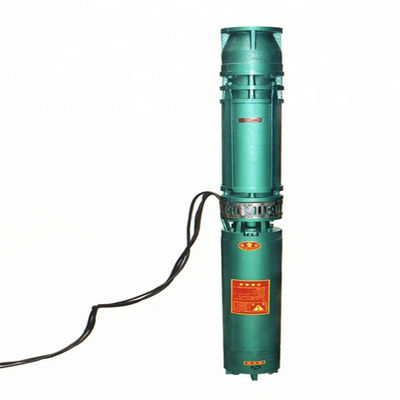

Wprowadzenie pompy wodnej do otworów
Pompa elektryczna podwodna serii QJ ma kompaktową strukturę, małą objętość, niską hałas, brak zanieczyszczeń wtórnych, instalację i użytkowanie wygodną konserwację, bezpieczną i niezawodną pracę,wysoka wydajność i oszczędność energii, nie trzeba budować pomieszczenia pompowego i tak dalej. Może być montaż pionowy i poziomy. Może być również stosowany do otwartej wody i jako pompa gruntowa. W porównaniu z innymi pompami do wody gruntowej, pompy do wody gruntowej mogą być stosowane w warunkach komfortowych, w tym w warunkach, w których jest to konieczne.ma zalety małego odcisku, brak zanieczyszczeń i wycieków, wygodne użytkowanie i instalacja itp. Może być stosowany do dostaw wody i innych okazji.narzędzia drenażowe.
Zastosowanie pompy wody do otworów
Pompa podwodna QJ jest produktem oszczędzającym energię zaprojektowanym zgodnie z normami krajowymi.Jest również szeroko stosowany w nawadnianiu rolnictwa., zaopatrzenia w wodę i kanalizacji miast, przedsiębiorstw przemysłowych i górniczych, wody dla zwierząt gospodarskich i drobiowych oraz wieżowców w obszarach płaskowyży i górskich, takich jak zaopatrzenie w wodę ciśnieniową.
Warunki pracy
1. Zasilanie jest 50Hz, 380V trójfazowe zasilanie AC
2Temperatura wody nie powinna przekraczać 20 °C.
3Zawartość substancji stałych w wodzie (w masie) nie przekracza 0,01%
4Wartość pH wody pH 6,5-8.5
Zawartość chlorku w wodzie nie przekracza 400 mg/ l
6Głębokość zanurzonej pompy elektrycznej nie przekracza 70 m.
Podstawowe warunki powyższych warunków, takie jak stosowanie warunków wykraczających poza powyższy zakres, muszą być specjalnie wykonane w celu zapewnienia normalnej pracy pompy elektrycznej..
Modelowe znaczenie pompy wodnej do otworów
Na przykład:
150QJ10-150
150- Dostosować do minimalnej średnicy (mm) 150
QJ - pompa zanurzająca się w studni (gorąca woda)
10-Przepustowość:10m3/h
150-Głowa:150m
MOTOR
QJ 250-75
Asynchroniczny silnik podwodny.
Struktura wysokiej siły napędowej
250 - Min średnica studni ((mm)
75 - Moc silnika (kw)
Konstrukcja pompy wodnej do otworów
1. Pompy dla typu odśrodkowego lub mieszanego przepływu; Używane łożyska smarowane wodą; i sprzężenie z silnikiem jest sztywne sprzężenie.tak, że energia płynu wzrasta poprzez odwrócenie powłoki pompy do przenoszenia wody. Górna część pompy posiada korpus zaworu kontrolnego, aby zapobiec przestojówce pompy, z powodu uszkodzenia części roboczych rurą wodną.woda może być powoli uwalniana z rurociągu, aby zapobiec pękaniu rurociągu w zimie. (Uwaga: pompa podwodna o niskiej głowicy bez nadwozia zaworu awaryjnego).
2. Silnik jest zamkniętą strukturą mokrą typu mokrego.Łożyska kierownicze i łożyska napędowe z wykorzystaniem materiału smarowanego wodąSilnik jest napełniony świeżą wodą, która chłodzi silnik i smaruje łożyska. The bottom of the motor is equipped with a pressure regulating membrane (made of rubber) to adjust the pressure difference between the expansion and contraction of the body of water caused by the temperature rise of the motorGórny wał silnika wyposażony jest w mechanizm kontroli piasku, aby zapobiec wprowadzaniu osadów do zbiornika wody.
Parametry pompy wody do otworów
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Woda efektywność (%) |
Wypływ wody Środkowy rozmiar (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 ciśnienie elektryczne (v) |
额定 电流 (A) |
电机 efektywność (η%) |
功率 Wynik cosφ |
机组 径w kierunku Największy 尺寸 (mm) |
备
/ |
| 100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 Nie, nie. |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
| 100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
| 100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 Nie, nie. |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
| 100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 Nie, nie. |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
| 100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
| 125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 Nie, nie. |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 Nie, nie. |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Woda efektywność (%) |
Wypływ wody Środkowy rozmiar (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 ciśnienie elektryczne (v) |
额定 电流 (A) |
电机 efektywność (η%) |
功率 Wynik cosφ |
机组 径w kierunku Największy 尺寸 (mm) |
备
/ |
| 125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 Nie, nie. |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
| 125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ15-26 | 15 | 36 | 2850 | 63 | 50 |
125 Nie, nie. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 Nie, nie. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 Nie, nie. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 Nie, nie. |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
| 125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Woda efektywność (%) |
Wypływ wody Środkowy rozmiar (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 ciśnienie elektryczne (v) |
额定 电流 (A) |
电机 efektywność (η%) |
功率 Wynik cosφ |
机组 径w kierunku Największy 尺寸 (mm) |
备
/ |
| 150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 Nie, nie. |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
| 150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 Nie, nie. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ15-33 | 15 | 33 | 2850 | 63 | 50 |
150 Nie, nie. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
| 150QJ15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 Nie, nie. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
