QSP Pompy zanurzalne do ścieków: z wodoodpornym drutem i zapobieganiem piasku
Wprowadzenie
Pompy zanurzające typu QSP wypełnione wodą (pompy zanurzające QS) składają się z dwóch części: pompy i silnika.
Pompa wodna składa się z obrotowca, płaszcza przewodnikowego, węzła wlewu wody, wyjścia wody i innych części.Silnik zanurzający przyjmuje strukturę wypełnioną wodąOwijanie statora i rdzeń żelaza są bezpośrednio zanurzone w wodzie, głównie stosowane do chłodzenia silnika i smarowania łożysk przesuwnych.Zwojowanie statora silnika przyjmuje wodoodporny przewód elektromagnetyczny, który ma dobrą odporność na wodę. Rotor ma strukturę klatki wiewiórkowej. Górny koniec silnika wyposażony jest w otwór wtrysku wody i otwór wydechowy,a dolny koniec wyposażony jest w otwór do rozładowania wodyDolna część silnika jest wyposażona w łożysk napędowy, który jest w stanie znieść siłę osiową pompy i martwy ciężar wirnika.Rozszerzony koniec wału wirnika jest wyposażony w wyrzucacz piasku z gumy i przesuwną ramę uszczelnienia oleju w celu utworzenia mechanizmu zapobiegania piasku, co może skutecznie zapobiegać przedostaniu się osadów do silnika.
Trójfazowy silnik jest podzielony na łożysko walcowe i łożysko przesuwne.które odpowiadają odpowiednio siłom promiennym i siłom osiowym pompy elektrycznej podczas pracy, o stabilnej wydajności i niezawodnej jakości.
Główne zalety to: niezawodna obsługa, trwałość, łatwość obsługi, duża moc, mniejsza liczba awarii, niskie koszty konserwacji.
Zastosowanie
Ze względu na swoją specjalną strukturę i mniejsze zanieczyszczenie źródła wody, ta seria pomp elektrycznych jest rodzajem narzędzia podnoszącego wodę, które działa w wodzie z jedną maszyną i pompą.Może być szeroko stosowany w kanalizacji i nawadnianiu gruntów rolnych, nawadnianie spryskiwaczami, podnoszenie wody ze studni, wchłanianie wody do gospodarstw domowych, systemy wodociągowe i kanalizacyjne budynków przemysłowych i cywilnych, odprowadzanie wody w górach i kanalizacja w niskich obszarach.
3Warunki eksploatacji pompy podwodnej QSP
Pompa elektryczna musi być w stanie pracować nieprzerwanie w następujących warunkach:
1Średnia temperatura nie powinna przekraczać + 25 °C;
2Wartość pH medium wynosi od 6,5 do 8.5;
3Stosunek objętościowy zanieczyszczeń stałych nie przekracza 0,1%, a wielkość cząstek nie przekracza 0,2 mm;
4częstotliwość mocy wynosi 50 Hz, napięcie 380 V, a zakres wahań napięcia wynosi 0,9-1,1 razy większy niż wartość znamionowa;
5Głębokość nurkowania nie jest mniejsza niż 0,5 m.
Instalacja i instrukcje
Zdjęcia

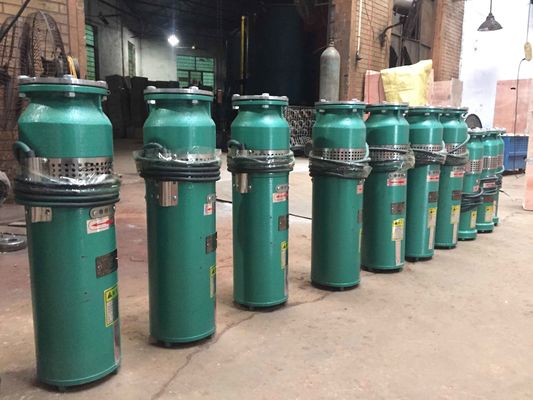

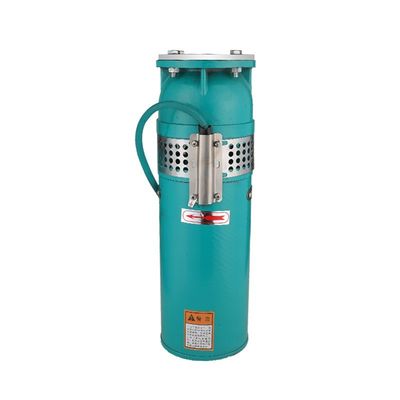

Materiał na żeliwie

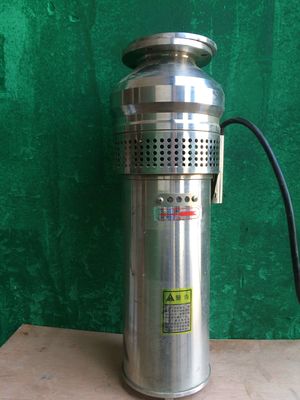

materiał na SS 304
Parametry
| Model |
Przepływ M3/h |
Głowa m |
Władza Kw |
Aktualność A |
Wysokość pompy mm |
Zewnętrzna średnica bramy mm |
Odległość od środka bramy mm |
Średnica wyjścia mm |
| QSP15-10-0.75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP10-10-0.55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP15-7-0.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP15-14-1.1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
| QSP40-6-1.1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
| QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
| QSP25-12-1.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
| QSP40-9-1.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
| QSP15-25-2.2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
| QSP25-17-2.2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP40-12-2.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP65-7-2.2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
| QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
| QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
| QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
| QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
| QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
| QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
| QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
| QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP40-28-5.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
| QSP65-20-5.5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP65-18-5.5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP100-12-5.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP50-26-5.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP80-15-5.5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP120-10-5.5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP220-5-5.5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
| QSP20-54/3-5.5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
| QSP30-40/3-5.5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
| QSP100-15-7.5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP100-17-7.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP250-8-7.5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
