Wstęp:

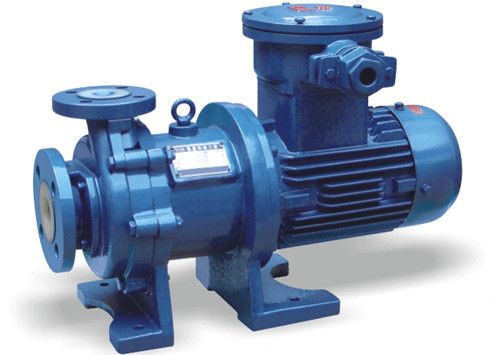

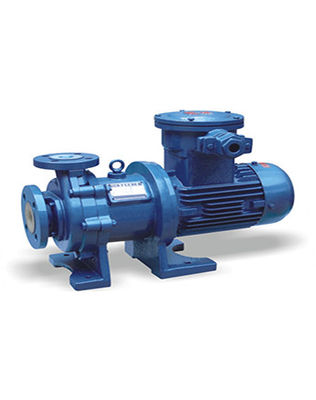

1. Antykorozyjna chemiczna pompa obiegowa CQB-F z napędem magnetycznym, pompa przenosząca kwas, mokre części pompy kwasowej są wykonane z PTFE, charakteryzują się dużą odpornością na korozję, dużą wytrzymałością mechaniczną i nie powodują starzenia ani rozkładu toksyn.
2. Pompa magnetyczna jest przeznaczona do wszelkiego rodzaju cieczy chemicznych niezawierających substancji stałych ani włókien, takich jak kwas siarkowy, kwas azotowy, soda kaustyczna itp.
3. Ta pompa kwasu transferowego jest specjalnie zaprojektowana, aby nie przeciekać bez osi mechanicznej.
4. Szeroko stosowane w przemyśle petrochemicznym, zakładach kwasowych/alkalicznych, metalurgii metali nieżelaznych, trawieniu w produkcji samochodów, separacji pierwiastków ziem rzadkich, przemyśle pestycydów/barwników/medycyny/papiernictwa, przemyśle galwanicznym/radiowym itp.
Szczegóły Produktu:
| Zasada działania: | Odśrodkowy, magnetyczny |
| Główne zastosowania: | Substancja chemiczna, woda |
| Kierowca: | Silnik elektryczny |
| Specyfikacja zasilania: | 220/380/415 V 3 fazy;110/220/240 V 1 faza;50 Hz/60 Hz |
| Maksymalna dopuszczalna temperatura płynu: | 100°C (212°F) |
| Rodzaj połączenia: | Kołnierz, gwint |
| Pozycja montażowa: | Poziomy |
| Materiał obudowy/części wewnętrznej: | Żeliwo pokryte PTFE |
| Typ uszczelnienia wału: | Uszczelnienie statyczne |
| Maksymalna ocena napędu: | 18,5 kW (25 KM) |
| Maksymalna średnica wlotu/wyjścia: | 100 mm (4 cale)/80 mm (3 cale) |
| Maksymalne ciśnienie po stronie tłocznej: | 0,32 MPa (3,2 bara) |
| Maksymalna głowa: | 32 m (105 stóp) |
| Zakres natężenia przepływu: | 1,8-100 m3/h (7,9-440 US.GPM) |
Dane o wydajności:
| Model | Wlot | Wylot | Pojemność | Głowa | NPSH | Moc silnika | Napięcie |
| (mm) | (mm) | (m3/h) | (M) | (M) | (KW) | (W) | |
| CQB15-10-85F | 15 | 10 | 1.8 | 8 | 6 | 0,12 | 220/380 |
| CQB20-15-105F | 20 | 15 | 3 | 12 | 6 | 0,37 | 220/380 |
| CQB32-25-125F | 32 | 25 | 3.2 | 20 | 5 | 0,75 | 380 |
| CQB32-25-145F | 32 | 25 | 3.2 | 25 | 6 | 0,75 | 380 |
| CQB40-32-115F | 40 | 32 | 6.3 | 15 | 5 | 0,75 | 380 |
| CQB40-32-145F | 40 | 32 | 6.3 | 25 | 3.5 | 1,5 | 380 |
| CQB40-32-160F | 40 | 32 | 6.3 | 32 | 3.5 | 2.2 | 380 |
| CQB50-40-125F | 50 | 40 | 12,5 | 20 | 4 | 2.2 | 380 |
| CQB50-40-160F | 50 | 40 | 12,5 | 32 | 4 | 3 | 380 |
| CQB65-50-125F | 65 | 50 | 25 | 20 | 4 | 3 | 380 |
| CQB65-50-160F | 65 | 50 | 25 | 32 | 4 | 5.5 | 380 |
| CQB80-65-125F | 80 | 65 | 50 | 20 | 4 | 7,5 | 380 |
| CQB80-65-160F | 80 | 65 | 50 | 32 | 4 | 11 | 380 |
| CQB100-80-125F | 100 | 80 | 100 | 20 | 4 | 11 | 380 |
| CQB100-80-160F | 100 | 80 | 100 | 32 | 4 | 18,5 | 380 |
| UWAGA: Od CQB32-25-125F do CQB100-80-160F w tabeli można wyposażyć w EP | |||||||
