1. Przegląd

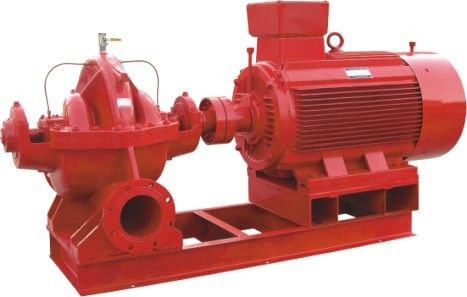

Pompa typu SH jest jednostopniową, dwustrumieniową pompą odśrodkową z otwartą obudową, służącą do zasysania i tłoczenia czystej wody oraz cieczy o właściwościach fizykochemicznych zbliżonych do wody.Głowica tej pompy wynosi od 9 m do 140 m, przepływ wynosi od 126 m3/h do 12500 m3/h, a maksymalna temperatura cieczy nie powinna przekraczać 80 ℃, odpowiednia dla fabryk, kopalń, miejskich wodociągów, elektrowni, dużych projekty oszczędzania wody, nawadnianie i powodzie w rolnictwie itp. Duża pompa 48SH-22 może być również używana jako pompa obiegowa w elektrowniach cieplnych.
Znaczenie modelu pompy: na przykład 10SH-13A
10 - średnica króćca ssącego jest podzielona przez 25 (średnica króćca ssącego pompy wynosi 250 mm).s, SH - dwustronnie ssąca jednostopniowa pozioma odśrodkowa pompa wody czystej 13 a większa niż liczba obrotów podzielona przez 10 (w pompie liczba obrotów wynosi 130) A - oznacza, że pompa zmieniła inną średnicę zewnętrzną wirnik.
2, Opis struktury
wlot i wylot pomp typu S i SH znajdują się poniżej osi pompy, w kierunku poziomym oraz w położeniu pionowym z osią, pokrywa pompy mocowana jest do korpusu pompy za pomocą śrub dwułbowych i śrub ustalających położenie stożka, co umożliwia można je łatwo odsłonić w celu sprawdzenia wszystkich części pompy, bez konieczności demontażu wlotu wody, rurociągu tłocznego i silnika, dzięki czemu remont jest niezwykle wygodny, od strony przekładni pompy typu SH obracają się w kierunku przeciwnym do ruchu wskazówek zegara;Pompy typu S obracają się zgodnie z ruchem wskazówek zegara.obracają się zgodnie z ruchem wskazówek zegara;Pompy typu S obracają się zgodnie z ruchem wskazówek zegara;
Głównymi częściami pomp typu S i SH są: korpus pompy (1), pokrywa pompy (2), wirnik (3), wał (4), podwójny pierścień uszczelniający ssący (5), tuleja (6), korpus łożyska (14) ).
Korpus pompy (1) wykonany jest z żeliwa.Pokrywa pompy stanowi warsztat wirnika, a kołnierze kanałów dopływowych i wylotowych wody wyposażone są w otwór na śrubę rurową do montażu manometrów podciśnienia i ciśnienia.W najniższej części szyjki rury znajduje się otwór na śrubę rurową do odprowadzania wody.
Pokrywa pompy (2) wykonana jest z żeliwa.W górnej części znajduje się otwór na śrubę rury do montażu rury syfonu i rury odpowietrzającej oraz hak do podnoszenia pokrywy pompy.Wirnik (3) wykonany jest z żeliwa, jego kształt jest taki
symetryczny, pomiędzy dwiema ściankami znajdują się skręcone łopatki, ciecz wpływa do wirnika z obu stron, fabryczna wklęsłość po teście równowagi statycznej.
Wał (4) wykonany z wysokiej jakości stali węglowej.Środek wału stanowi wirnik, zamocowany za pomocą Jian, tulei i nakrętek tulejowych po obu stronach, prawy koniec wału jest zamontowany ze sprzęgłem, bezpośrednio połączonym z silnikiem, na końcu sprzęgła nie można używać paska napęd pasowy, jeżeli wymagany jest napęd pasowy, należy zamontować dodatkowy wspornik do podparcia koła pasowego.
Podwójny pierścień uszczelniający ssący (5) wykonany jest z żeliwa.Aby zapobiec przedostawaniu się wody pod wysokim ciśnieniem z powrotem do części wlotowej pompy, podwójny pierścień uszczelniający ssący składa się z wystającego pierścienia półogrodniczego, osadzonego w korpusie pompy, służącego do mocowania podwójnego pierścienia uszczelniającego ssącego, który jest jest częścią łatwo psującą się i po zużyciu można ją zastąpić częściami zamiennymi.
Tuleja wału (6), wykonana z żeliwa, służąca do ustalania położenia wirnika i ochrony przed zużyciem wału wewnątrz komory uszczelnienia, jest częścią ulegającą zużyciu i po zużyciu może zostać zastąpiona częściami zamiennymi.
Pompa typu S, SH posiada dwie podpory, wykorzystujące jednorzędowe łożyska kulkowe poprzeczne, zamontowane w korpusie łożyska (14) w pobliżu końca sprzęgającego, zwanego zbiorczo częściami A, drugi koniec nazywany jest częściami łożyska B, smarowanymi smarem stałym.Ponieważ wirnik jest całkowicie symetryczny, teoretycznie pompa nie wytwarza siły osiowej, ale w produkcji trudno jest zapewnić przepływ wody przez pompę po obu stronach, a szczelina na pierścieniu uszczelniającym jest dokładnie taka sama, dlatego pompa ma możliwość działania siły osiowej, siły osiowej i siły drgań przenoszona jest przez jednorzędowe łożysko kulkowe promieniowe w części łożyskowej B.
Uszczelnienie pełni rolę uszczelnienia, zapobiegając przedostawaniu się powietrza do pompy i wyciekaniu dużej ilości cieczy.Uszczelnienie uszczelnienia składa się z komory uszczelnienia, dławika wypełniającego, pierścienia uszczelniającego, tulei uszczelnienia i materiału uszczelniającego syntetyzowanego na korpusie pompy i pokrywie pompy.Niewielka ilość wody pod wysokim ciśnieniem wewnątrz pokrywy pompy wpływa do komory uszczelnienia przez zewnętrzną rurkę uszczelnienia wodnego (lub wewnętrzny zlew) i pierścień uszczelniający, pełniąc rolę uszczelnienia wodnego.
Stopień szczelności uszczelnienia musi być odpowiedni, nie za ciasny i nie za luźny, aby ciecz mogła przeniknąć kropla kropli przesiąkania, uszczelnienie jest zbyt ciasne, łożysko łatwo się nagrzewa, natomiast pobór mocy, uszczelnienie jest zbyt luźne, wyciek cieczy, mają na celu zmniejszenie wydajności pompy.
