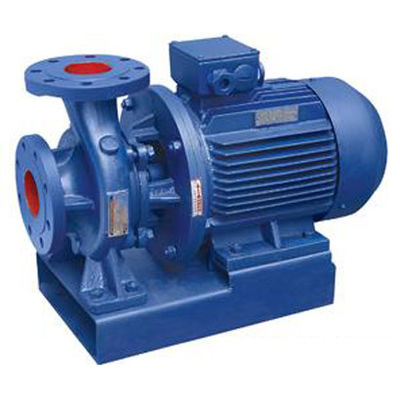

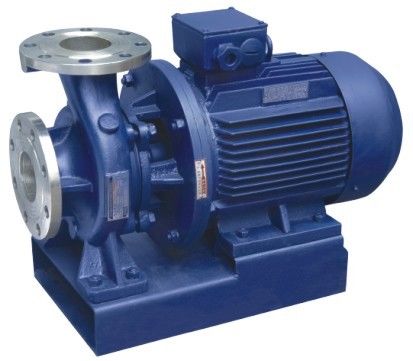

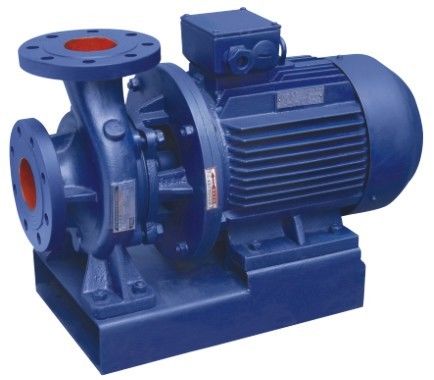

ISW Jednostopniowa pozioma pompa odśrodkowa z wirnikiem
Wprowadzenie produktów
————————————————————————————————————

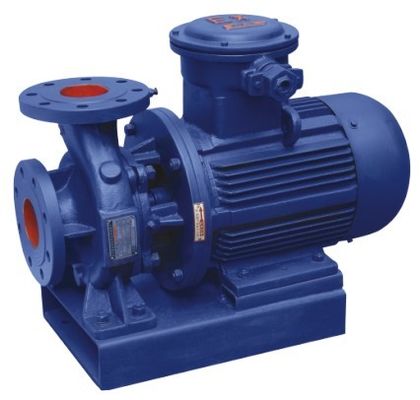

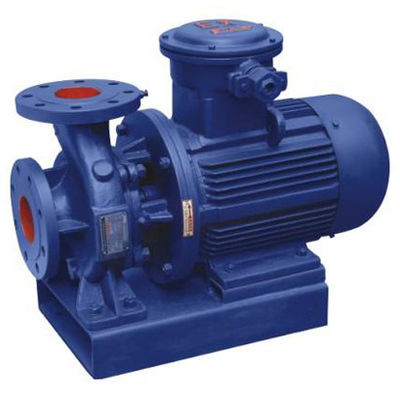

ISWH Pozioma, jednostopniowa, jednostopniowa, jednossąca, przeciwwybuchowa pompa olejowa wykorzystująca najbardziej zaawansowany model hydrauliczny, zgodnie z parametrami wydajności jednostopniowej, jednostopniowej pompy odśrodkowej IS i pompy pionowej, unikalne połączenie konstrukcji konstrukcyjnej i w ścisłej zgodności z międzynarodowy projekt i produkcja ISO2858, wybór mechanicznego urządzenia uszczelniającego z węglików spiekanych, charakteryzującego się wysoką wydajnością i oszczędnością energii, niezawodnym działaniem, łatwą instalacją i tak dalej
Zakres aplikacji
————————————————————————————————————
1. Do dostarczania wody oraz właściwości fizycznych i chemicznych podobnych do innych cieczy stosowanych w wodzie, do zaopatrzenia i odprowadzania wody przemysłowej i miejskiej, wody pod ciśnieniem w wieżowcach, nawadniania ogrodów, środków przeciwpożarowych, transportu na duże odległości, ciepła i zimna cykl chłodniczy, łazienka i inny cykl zimnej wody. Zwiększanie ciśnienia i wspomaganie sprzętu, stosowanie temperatury t ≤ 80 ℃.
2. Szeroko stosowane: hotele metalurgiczne, chemiczne, tekstylne, papiernicze i hotelowe, takie jak kotły z obiegiem ciśnieniowym ciepłej wody i miejskie systemy grzewcze, temperatura użytkowania typu iswr t ≤ 120 ℃.
3. Nadaje się do przemysłu naftowego, chemicznego, metalurgicznego, elektrycznego, papierniczego, spożywczego, farmaceutycznego i włókien syntetycznych, a temperatura wynosi -20 ℃ ~ + 120 ℃ do transportu cząstek niestałych, korozyjnych i o lepkości podobnej do wody .
4. W przypadku dostawy benzyny, nafty, oleju napędowego i innych produktów naftowych lub łatwopalnej, wybuchowej cieczy średnia temperatura wynosi -20 ~ +120 ℃.
produktfunkcja
————————————————————————————————————
1. Płynna praca: absolutna koncentryczność wału pompy i wirnika równowagi dynamicznej i statycznej, aby zapewnić płynną pracę, brak wibracji.
2. Wyciek kroplowy: różne materiały, uszczelka z węglika, aby zapewnić brak wycieków różnych mediów.
3. Niski poziom hałasu: dwa ciche łożyska pod wspornikiem pompy, pracujące płynnie, oprócz słabego dźwięku silnika, w zasadzie bez hałasu.
4. Łatwa instalacja i konserwacja, nie ma potrzeby demontażu układu rur, o ile usunięcie nakrętki gniazda pompy umożliwi wyciągnięcie wszystkich części wirnika.
5. Niski wskaźnik awaryjności: prosta i rozsądna konstrukcja, kluczowy element korzystania ze światowej klasy wsparcia jakościowego, znacznie poprawiły się godziny bezproblemowej pracy maszyny.
6. Łatwa konserwacja: wymiana uszczelek, łożysk, prosta i wygodna.
7. Umieść więcej prowincji: eksport można pozostawić w lewo, w prawo, w górę w trzech kierunkach, a następnie zainstalować układ rurociągu, oszczędzając miejsce.
| Model | Przepływ | Głowa M |
efektywność % |
Prędkość obr./min |
Moc kw |
NPSH M |
KG | |
|---|---|---|---|---|---|---|---|---|
| m3/godz | l/s | |||||||
| ISWB15-80 | 1.1 1,5 2.0 |
0,3 0,42 0,55 |
8,5 8 7 |
26 34 34 |
2900 | 0,18 | 2.3 | 17 |
| ISWB20-110 | 1.8 2.5 3.3 |
0,50 0,69 0,91 |
16 15 13,5 |
25 34 35 |
2900 | 0,37 | 2.3 | 25 |
| ISWB20-160 | 1.8 2.5 3.3 |
0,50 0,69 0,91 |
33 32 30 |
19 25 23 |
2900 | 0,75 | 2.3 | 29 |
| ISWB25-110 | 2.8 4,0 5.2 |
0,78 1.11 1,44 |
16 15 13,5 |
34 42 41 |
2900 | 0,55 | 2.3 | 26 |
| ISWB25-125 | 2.8 4,0 5.2 |
0,78 1.11 1,44 |
20.6 20 18 |
28 36 35 |
2900 | 0,75 | 2.3 | 28 |
| ISWB25-125A | 2.5 3.6 4.6 |
0,69 1,0 1,28 |
17 16 14.4 |
35 35 35 |
2900 | 0,55 | 2.3 | 27 |
| ISWB25-160 | 2.8 4,0 5.2 |
0,78 1.11 1,44 |
33 32 30 |
24 32 33 |
2900 | 1,5 | 2.3 | 39 |
| ISWB25-160A | 2.6 3.7 4.9 |
0,12 1.03 1,36 |
29 28 26 |
31 31 31 |
2900 | 1.1 | 2.3 | 34 |
| ISWB32-100I | 4.4 6.3 8.3 |
1,22 1,75 2.32 |
13.2 12,5 11.3 |
48 54 53 |
2900 | 0,75 | 2.0 | 32 |
| ISWB32-125 | 3.5 5,0 6,5 |
0,97 1,39 1.8 |
22 20 18 |
40 44 42 |
2900 | 0,75 | 2.3 | 28 |
| ISWB32-125A | 3.1 4,5 5.8 |
0,86 1,25 1,61 |
17,6 16 14.4 |
43 43 43 |
2900 | 0,55 | 2.3 | 28 |
| ISWB32-160 | 3.1 4,5 5.8 |
0,86 1,25 1,61 |
33 32 30 |
34 40 42 |
2900 | 1,5 | 2.3 | 28 |
| ISWB32-160I | 4.4 6.3 8.3 |
1,22 1,75 2.32 |
33.2 32 30.2 |
34 40 42 |
2900 | 2.2 | 2.0 | 47 |
| ISWB32-200 | 3.1 4,5 5.8 |
0,86 1,25 1,61 |
51 50 48 |
28 35 37 |
2900 | 3 | 2.0 | 47 |
| ISWB32-200I | 4.4 6.3 8.3 |
1,22 1,75 2.32 |
50,5 50 48 |
26 33 35 |
2900 | 4 | 2.0 | 43 |
| ISWB32-200IA | 2.8 4,0 5.2 |
0,78 1.11 1,44 |
44,6 44 42,7 |
34 40 42 |
2900 | 2.2 | 2.0 | 74 |
| ISWB40-100 | 4.4 6.3 8.3 |
1,22 1,75 2.31 |
13.2 12,5 11.3 |
48 54 53 |
2900 | 0,55 | 2.3 | 32 |
| ISWB40-100A | 3.9 5.6 7.4 |
1.08 1,56 2.06 |
10.6 10 9 |
52 52 52 |
2900 | 0,37 | 2.3 | 32 |
| ISWB40-125 | 4.4 6.3 8.3 |
1,22 1,75 2.31 |
21 20 18 |
41 46 43 |
2900 | 1.1 | 2.3 | 34 |
