Zestaw pompy wspomagającej ogień o wysokiej jakości

Zaleta techniczna:
1. Norma europejska BS EN733/DIN24255 dotycząca wydajności i wymiarów
2. Konstrukcja typu back-pull-out, bez konieczności zakłócania korpusu pompy i rurociągów podczas serwisowania.
3. Wszystkie modele wykorzystują tylko 3 rodzaje wałów pomp i pokryw łożysk, co umożliwia wymianę części.
4. Wirnik jest zoptymalizowany, wlot jest powiększony, nie ma wiru, wydajnie odlicza się NPSH pompy wodnej, co zapewnia stabilną pracę pompy i niewielki hałas.
5. Obudowa i pokrywa obudowy wykorzystują konstrukcję pierścienia szyjkowego, która ułatwia konserwację pompy i wydłuża czas pracy części.Wymienny pierścień uszczelniający sprawia, że ​​pompa pracuje wydajnie i przez długi czas
Konstrukcja pompy:
1. Niesamozasysająca, jednostopniowa, z pojedynczym ssaniem, ssaniem poziomym, osiowym i tłoczeniem radykalnym, korpus pompy jest mocowany za pomocą podstawy.
2. Zastosuj kołyskę łożyskową, która może orientować łożysko, zapobiegać radykalnym wibracjom, poprawiać sztywność części obrotowej.
3. Zagęszczony wał, zastosować łożysko wałeczkowe smarowane smarem głębokim
4. Połączyć pompę i silnik sprzęgłem półelastycznym
5. Użyj standardowego, nadającego się do noszenia uszczelnienia mechanicznego.
6. Silnik TEFC, wielkość zgodna z normą IEC, typ montażu B3

Poznaj wielostopniowy zestaw odśrodkowej pompy przeciwpożarowej z żeliwa NFPA20

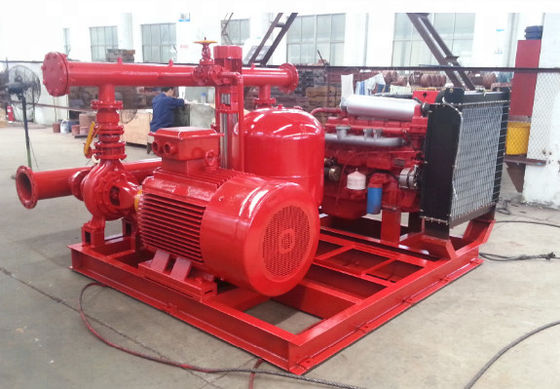

Seria EDJ to kompaktowy zestaw pomp pożarniczych, zazwyczaj automatyczny system zaopatrzenia w wodę przeciwpożarową. Składa się z pompy głównej (napędzanej silnikiem elektrycznym), pompy rezerwowej (napędzanej silnikiem wysokoprężnym) i pompy jockey. Model ten jest wyposażony w oddzielny sterownik lub taki, który jest przymocowany do płozy. Opakowanie zawiera również zawory wylotowe, wspólny heder i akcesoria.


2. Zasada działania

Ogólnie rzecz biorąc, ciśnienie w sieci rurociągów mieści się w przedziale pomiędzy niskim ciśnieniem P1 a wysokim ciśnieniem P2. Gdy powyższe ciśnienie jest niższe niż P1, pompa utrzymująca ciśnienie włączy się automatycznie i nie zatrzyma się, dopóki ciśnienie nie wzrośnie stopniowo do P2. Z powodu nieszczelności sieci rurociągów jego ciśnienie będzie stopniowo spadać do P1, a następnie pompa utrzymująca ciśnienie włączy się ponownie automatycznie. Przy tak powtarzanym procesie ciśnienie w sieci rurociągów będzie przez cały czas utrzymywane pomiędzy P1 i P2. Kiedy nie będzie można utrzymać ciśnienia w sieci rurociągów pomiędzy P1 i P2 (na przykład, gdy zużycie wody znacznie wzrasta) i spadnie do minimalnego ciśnienia P3, pompa elektryczna uruchomi się automatycznie, a ciśnienie wzrośnie do Pw i zaspokoi zapotrzebowanie na wodę przeciwpożarową, jeśli zasilanie sieciowe w przypadku wyłączenia zasilania lub awarii pompy elektrycznej ciśnienie będzie nadal spadać od P3 do ciśnienia maksymalnego P4. Następnie zestaw pompy wysokoprężnej uruchomi się automatycznie, a ciśnienie wzrośnie do Pw i zaspokoi zapotrzebowanie na wodę przeciwpożarową. pompę elektryczną lub wysokoprężną należy zatrzymać ręcznie po ocenie przez człowieka (z wyjątkiem automatycznego przełączania).

3. Informacje o każdej pompie (E+D+J) i informacje o kontrolerze

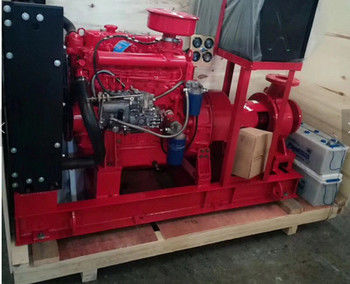

.Pompa silnika Diesla

Pompa jest poziomą, wielostopniową pompą odśrodkową.

Natężenie przepływu: 3,75-500 m3/h
Prędkość obrotowa: 1450 obr./min, 2950 obr./min
Głowa: 19-650m
Moc: 2,2 kW-1050 kW
Kaliber: 40-250 mm
Zakres temperatury pracy ≤ 105 ℃

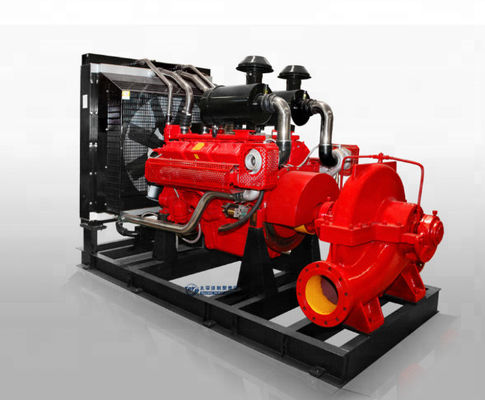

Silnik wysokoprężny jest przymocowany do podstawy za pomocą gumowych podkładek antywibracyjnych, a pompa jest bezpośrednio połączona z silnikiem wysokoprężnym za pomocą sprzęgła elastycznego. W zależności od mocy wyjściowej silnika w układzie elektrycznym, silnik wysokoprężny może być silnikiem Cummins, Deutz, Perkins i silnik innej marki chińskiej (Shangchai, Yuchai itp.) i składa się z alternatora, uruchomionego silnika, układu paliwowego, układu smarowania, układu wydechowego itp.

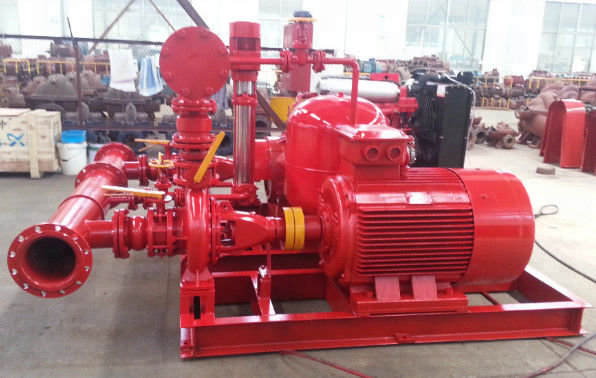

Pompa z silnikiem elektrycznym i pompa Jockey

Pompa elektryczna jest poziomą pompą wielostopniową, możemy również wybrać pompę ze ssaniem końcowym i pompę z dzieloną obudową, zgodnie z wymaganiami specyfikacji pompy klienta.

Silnik jest przemysłowym silnikiem klatkowym, montowanym na łapach, przystosowanym do zasilania 3-fazowego, z wymaganą mocą znamionową węża.

Specyfikacje pompy Jockey zostaną wybrane zgodnie ze specyfikacjami pompy z silnikiem Diesla i silnikiem elektrycznym.

Informacje o kontrolerze

Typowy sterownik jest wykonany ze stali miękkiej i pomalowany proszkiem epoksydowym na kolor czerwony.Obudowa posiada stopień ochrony IP 54 i posiada wszystkie wymagane elementy sterujące zgodne z obowiązującymi normami (NFPA).

Uruchamianie ręczne: Jeśli ustawione jest na pozycję „Ręczny” z czarnym trójpozycyjnym przełącznikiem 2# w trybie panelu sterowania, można używać przycisku „Ręcznego” uruchamiania i „Ręcznego” przycisku zatrzymywania do sterowania uruchamianiem lub zatrzymywaniem pompy silnika wysokoprężnego .gdy czarny przełącznik trójdrożny znajduje się w pozycji „stop”, pompa oleju napędowego nie działa.

Rozruch automatyczny: Jeśli jest ustawiony na pozycję „Auto” z czarnym trójpozycyjnym przełącznikiem w trybie panelu sterowania, otrzyma skuteczny sygnał alarmu pożarowego w celu sterowania uruchomieniem lub zatrzymaniem pompy oleju napędowego.Aby uzyskać kontrolę ciśnienia, należy użyć regulatorów ciśnienia na wspólnej rurze wylotowej. Najpierw użyj dwóch przewodów sygnałowych o przekroju kwadratowym 1” i średnicy 1,5, aby połączyć normalnie otwarte styki regulatora ciśnienia z zaciskami nr 111 i 127 w szafie sterowniczej. następnie ustaw niski wartość i wysokie ciśnienie dla regulatora ciśnienia, aby uzyskać niskie napięcie do uruchomienia pompy i wysokie ciśnienie do zatrzymania pompy.Wreszcie, jeśli główna pompa elektryczna zostanie przeciążona, uruchomi się pompa silnika wysokoprężnego.
