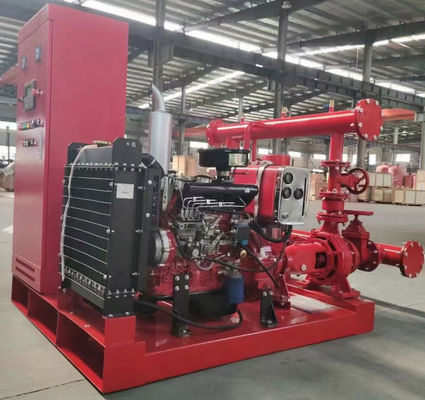

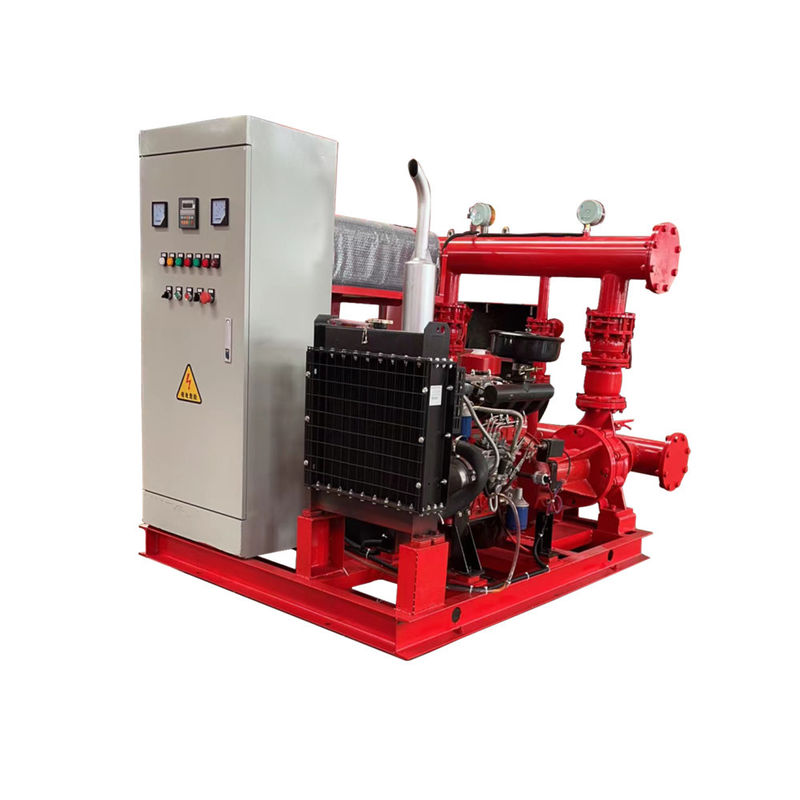

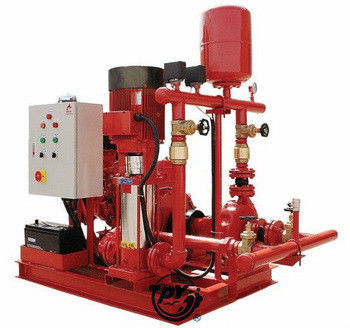

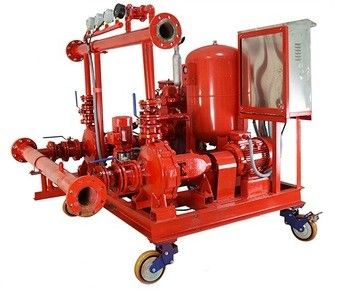

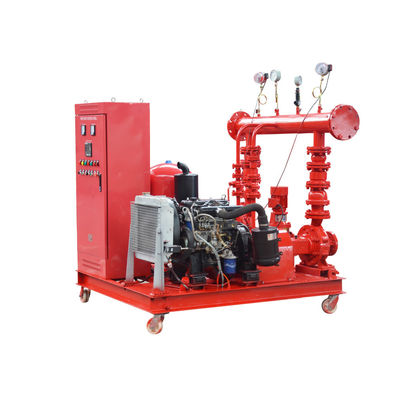

Zestaw pomp przeciwpożarowych EDJ Pompa jockey Pompa elektryczna i pompa wysokoprężna

1.Wprowadzenie produktu

Seria EDJ to pakowany zestaw pomp pożarowych,zwykle automatyczny system dostaw wody pożarnej. Składa się z pompy głównej (wprowadzanej przez silnik elektryczny),pompy stand-by (wprowadzane przez silnik wysokoprężny) i pompy jockey.Model ten jest wyposażony w oddzielny sterownik lub jeden, który jest przymocowany do skidu.Pakiet zawiera również zawory rozładowania, wspólne nagłówki i akcesoria.


2Zasada działania

Informacje dotyczące każdej pompy ((E+D+J) & Informacje dotyczące sterownika

Pompy silników wysokoprężnych

Silnik wysokoprężny jest mocowany na podłożu z gumowymi podkładkami antywibracyjnymi, a pompa jest bezpośrednio połączona z silnikiem wysokoprężnym za pomocą elastycznego sprzężenia,W zależności od mocy wyjściowej silnika układ elektryczny, silnik wysokoprężny może być silnikiem marki Cummins, Deutz, Perkins i Other China (Shangchai, Yuchai, etc.) i składa się z alternatora, uruchomionego silnika, układu paliwowego, układu smarowego, układu wydechowego itp.

Pompy silnikowe elektryczne i pompy Jockey

Pompy elektryczne to pompy odśrodkowe, możemy również wybrać końcową pompę ssania i pompę wieloetapową, zgodnie z wymaganiami klienta.

Silnik jest o przemysłowym typie klatki wiewiórkowej i mocowany na stopę, nadaje się do 3 fazy, z wymaganą mocą węża.

Specyfikacje pomp Jockey zostaną wybrane zgodnie ze specyfikacjami pomp silników Diesla i silników elektrycznych.

Informacje dotyczące administratora

Powszechny sterownik jest wykonany z łagodnej stali i proszku epoksydowego powlekanego na czerwony kolor.Obszar o oznaczeniu IP 54 i posiadający wszystkie wymagane urządzenia sterujące zgodne z obowiązującymi normami (NFPA).

Początek ręczny: Jeśli ustawiono na pozycję “Ręcznie” przy czarnym przełączniku trójstronnym 2# w trybie panelu sterującego,Że można użyć “Ręcznego” przycisku startu i “Ręcznego” przycisku zatrzymania, aby kontrolować uruchomienie lub zatrzymanie pompy silnika diesla. gdy czarny trójstronny przełącznik wchodzi w pozycję "stop", pompa napędowa nie może działać.

Automatyczne uruchomienie: Jeśli ustawione jest na pozycję “Auto” przy czarnym trójstronnym przełączniku w trybie panelu sterowania, otrzymuje on skuteczny sygnał alarmowy pożarowy w celu sterowania uruchomieniem lub zatrzymaniem pompy napędowej.Poprzez regulatorów ciśnienia na wspólnej rury wyjściowej w celu osiągnięcia kontroli ciśnieniaPo pierwsze, użyj dwóch linii sygnałowych o wymiarze 1, 5 kwadratowych do połączenia między zwykle otwartymi kontaktami regulatorów ciśnienia a końcówkami szafki sterowania nr 111 i 127.ustawić niską wartość i wysokie ciśnienie dla regulatora ciśnienia, aby osiągnąć niskie napięcie do uruchomienia pompy i wysokie ciśnienie do zatrzymania pompyWreszcie, jeśli główna pompa elektryczna jest przeciążona, pompa silnika wysokoprężnego zacznie się.
