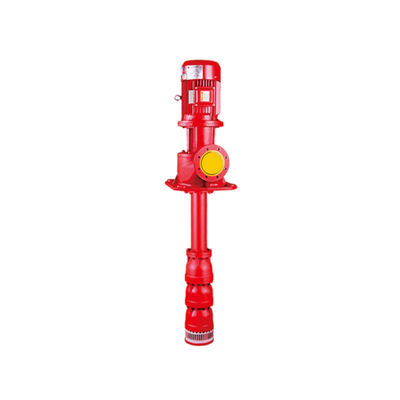

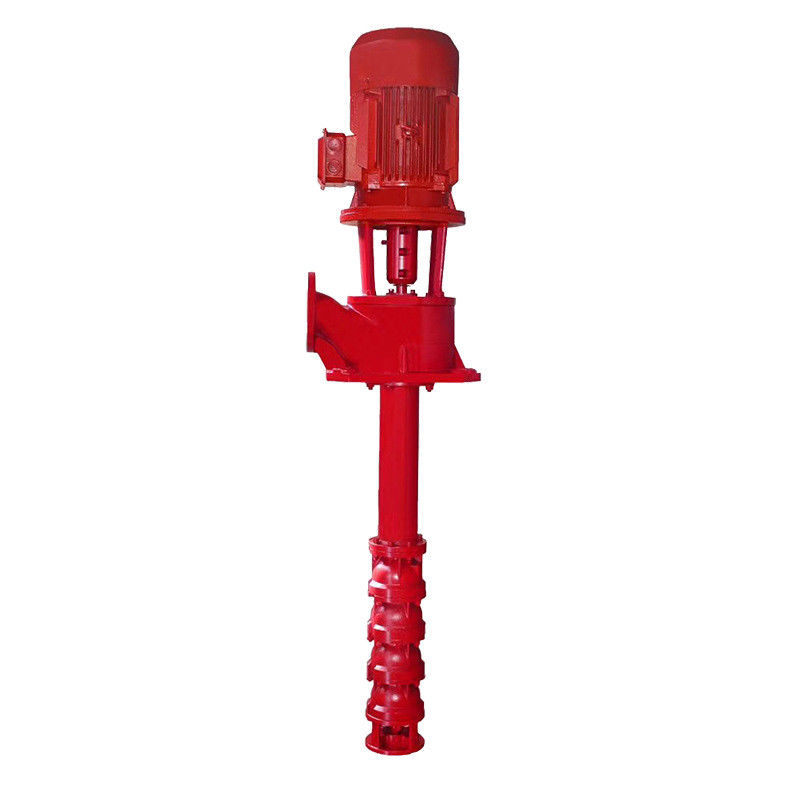

Pionowa turbinowa pompa pożarnicza Awaryjna pompa wodna z długim wałem

pompa turbinowa pompa pożarnicza w kolorze czerwonym z silnikiem wysokoprężnym żeliwnym lub silnikiem elektrycznym gorąca sprzedaż w Wietnamie

Krótkie wprowadzenie

Głębinowa pompa pożarnicza z długim wałem to pompa pionowa złożona z jednego lub wielu wirników odśrodkowych lub mieszanych i płaszcza prowadzącego, rury wodnej, wału napędowego, podstawy pompy, silnika i innych elementów.Podstawa pompy i silnik znajdują się w górnej części głowicy odwiertu (lub basenu).Moc silnika przenoszona jest na oś łopaty poprzez wał napędowy koncentryczny z rurą podnoszącą, która napędza wirnik w celu wytworzenia przepływu i siły nośnej.

Pompa głębinowa o długiej osi jest szeroko stosowanym sprzętem pompującym i odwadniającym, odpowiednim dla elektrowni, hut stali, kopalni, przemysłu chemicznego, ochrony przeciwpożarowej, wodociągów, nawadniania rolnictwa i innych gałęzi przemysłu.

Zakres wydajności (według punktu projektowego)

Przepływ Q: 20-200m3/h

Winda h:30-165

Moc n: 4-110 kW

Prędkość n:2940, 1460, 980 obr./min

Przepompowywane medium powinno spełniać następujące warunki:

Temperatura nie może przekraczać 40 ℃, zawartość substancji stałych (wagowo) nie jest większa niż 0,01%, wartość pH roztworu kwasowo-zasadowego wynosi 6,5–8,5, zawartość siarkowodoru nie jest większa niż 1,5 mg/l, oraz nie może zawierać oleju.Jeśli przekroczysz powyższe wymagania dotyczące multimediów, skontaktuj się z nami.Mamy kompletny zestaw rozwiązań.

Wprowadzenie do struktury:

Pompa pożarnicza głębinowa z długim wałem składa się z trzech części: części roboczej, części rury podnoszącej i części studni.

2.1.Część robocza

Ta część składa się z części roboczych i części filtra wody.Części robocze składają się z płaszcza prowadzącego, wirnika, tulei stożkowej, łożyska płaszczowego i wału wirnika.Wirnik ma konstrukcję zamkniętą.Muszle są połączone śrubami.Płaszcz prowadzący i wirnik mogą być wyposażone w pierścień ślizgowy.

2.2 rura podnosząca

Ta część składa się z rury podnoszącej, wału napędowego, sprzęgła i elementów nośnych.Rura podnosząca jest połączona za pomocą kołnierza lub gwintu rurowego.Materiał wału napędowego to stal 45 # lub stal nierdzewna.Jeśli część łożyskowa wału napędowego jest zużyta, jeśli jest to gwintowana rura podnosząca, można zmienić położenie montażowe dwóch krótkich rur podnoszących i można je ponownie wykorzystać.Jeśli rura podnosząca jest połączona kołnierzem, można ją ponownie wykorzystać, zmieniając kierunek wału napędowego w górę i w dół.Na złączu pomiędzy gniazdem pompy a górną rurą podnoszącą pompy głębinowej znajduje się specjalny pierścień blokujący z przyłączem gwintowanym, który zapobiega wypadaniu rury podnoszącej.

2.3.Powyżej części studni

Ta część składa się z części gniazda pompy, specjalnego silnika do pompy głębinowej (zwykły silnik pionowy specjalnie zaprojektowany do pompy głębinowej, gdy przekracza 400 kW), wału silnika, sprzęgła i innych części.Opcjonalna skrzynka rozdzielcza, rura wylotowa, zawór wlotowy i wylotowy, manometr, zawór zwrotny, zasuwa i złącze kompensacyjne z gumy lub stali nierdzewnej.
