Wysokowydajna pompa przeciwpożarowa z długim wałem 2940/1460/980 obr./min do przemysłowej ochrony przeciwpożarowej
Krótkie wprowadzenie

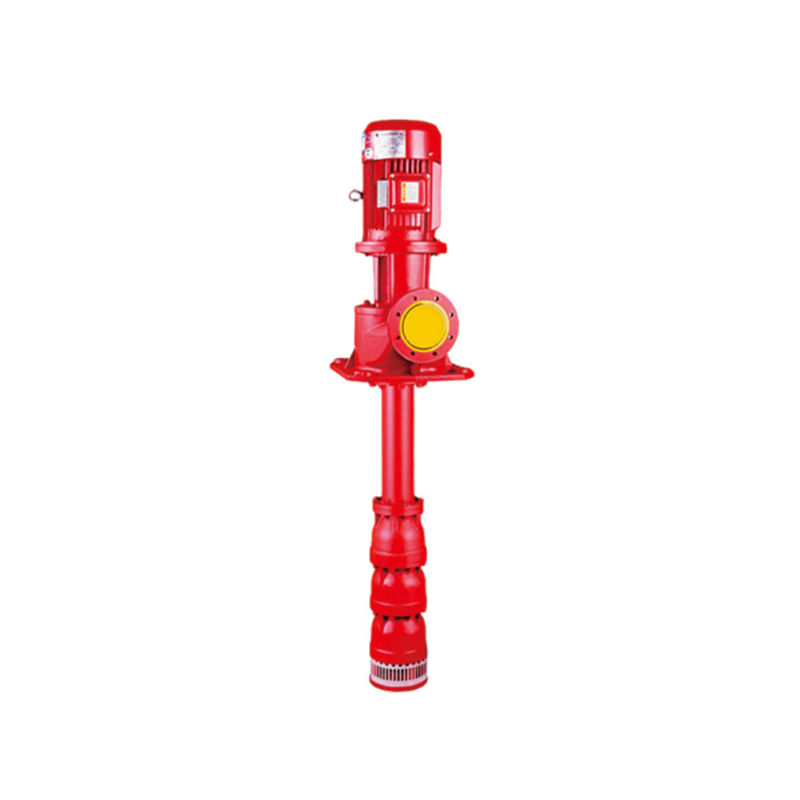

Głębinowa pompa pożarnicza z długim wałem to pompa pionowa złożona z jednego lub wielu wirników odśrodkowych lub mieszanych i płaszcza prowadzącego, rury wodnej, wału napędowego, podstawy pompy, silnika i innych elementów.Podstawa pompy i silnik znajdują się w górnej części głowicy odwiertu (lub basenu).Moc silnika przenoszona jest na oś łopaty poprzez wał napędowy koncentryczny z rurą podnoszącą, która napędza wirnik w celu wytworzenia przepływu i siły nośnej.
Pompa głębinowa o długiej osi jest szeroko stosowanym sprzętem pompującym i odwadniającym, odpowiednim dla elektrowni, hut stali, kopalni, przemysłu chemicznego, ochrony przeciwpożarowej, wodociągów, nawadniania rolnictwa i innych gałęzi przemysłu.
Zakres wydajności (według punktu projektowego)
Przepływ Q: 20-200m3/h
Winda h:30-165
Moc n: 4-110 kW
Prędkość n:2940, 1460, 980 obr./min
Przepompowywane medium powinno spełniać następujące warunki:
Temperatura nie może przekraczać 40 ℃, zawartość substancji stałych (wagowo) nie jest większa niż 0,01%, wartość pH roztworu kwasowo-zasadowego wynosi 6,5–8,5, zawartość siarkowodoru nie jest większa niż 1,5 mg/l, oraz nie może zawierać oleju.Jeśli przekroczysz powyższe wymagania dotyczące multimediów, skontaktuj się z nami.Mamy kompletny zestaw rozwiązań.
Wprowadzenie do struktury:
Pompa pożarnicza głębinowa z długim wałem składa się z trzech części: części roboczej, części rury podnoszącej i części studni.
2.1.Część robocza
Ta część składa się z części roboczych i części filtra wody.Części robocze składają się z płaszcza prowadzącego, wirnika, tulei stożkowej, łożyska płaszczowego i wału wirnika.Wirnik ma konstrukcję zamkniętą.Muszle są połączone śrubami.Płaszcz prowadzący i wirnik mogą być wyposażone w pierścień ślizgowy.
2.2 rura podnosząca
Ta część składa się z rury podnoszącej, wału napędowego, sprzęgła i elementów nośnych.Rura podnosząca jest połączona za pomocą kołnierza lub gwintu rurowego.Materiał wału napędowego to stal 45 # lub stal nierdzewna.Jeśli część łożyskowa wału napędowego jest zużyta, jeśli jest to gwintowana rura podnosząca, można zmienić położenie montażowe dwóch krótkich rur podnoszących i można je ponownie wykorzystać.Jeśli rura podnosząca jest połączona kołnierzem, można ją ponownie wykorzystać, zmieniając kierunek wału napędowego w górę i w dół.Na złączu pomiędzy gniazdem pompy a górną rurą podnoszącą pompy głębinowej znajduje się specjalny pierścień blokujący z przyłączem gwintowanym, który zapobiega wypadaniu rury podnoszącej.
2.3.Powyżej części studni
Ta część składa się z części gniazda pompy, specjalnego silnika do pompy głębinowej (zwykły silnik pionowy specjalnie zaprojektowany do pompy głębinowej, gdy przekracza 400 kW), wału silnika, sprzęgła i innych części.Opcjonalna skrzynka rozdzielcza, rura wylotowa, zawór wlotowy i wylotowy, manometr, zawór zwrotny, zasuwa i złącze kompensacyjne z gumy lub stali nierdzewnej.
Model | Kaliber wejściowy i wyjściowy | Przepływ (L/S) |
Głowa (M) |
Prędkość (obr/min) |
Moc (KW) |
XBD3.1/5G-L(W) | DN65 | 5 | 31 | 2900 | 4 |
XBD4.0/5G-L(W) | DN65 | 5 | 40 | 2900 | 5.5 |
XBD5.0/5G-L(W) | DN65 | 5 | 50 | 2900 | 7,5 |
XBD6.0/5G-L(W) | DN65 | 5 | 60 | 2900 | 7,5 |
XBD7.0/5G-L(W) | DN65 | 5 | 70 | 2900 | 11 |
XBD8.0/5G-L(W) | DN65 | 5 | 80 | 2900 | 15 |
XBD3.2/10G-L(W) | DN80 | 10 | 32 | 2900 | 7,5 |
XBD4.0/10G-L(W) | DN80 | 10 | 40 | 2900 | 11 |
XBD5.0/10G-L(W) | DN80 | 10 | 50 | 2900 | 15 |
XBD6.0/10G-L(W) | DN80 | 10 | 60 | 2900 | 15 |
XBD7.0/10G-L(W) | DN80 | 10 | 70 | 2900 | 18,5 |
XBD8.0/10G-L(W) | DN80 | 10 | 80 | 2900 | 22 |
XBD9.0/10G-L(W) | DN80 | 10 | 90 | 2900 | 22 |
XBD10.0/10G-L(W) | DN80 | 10 | 100 | 2900 | 30 |
XBD11.0/10G-L(W) | DN80 | 10 | 110 | 2900 | 30 |
XBD12.0/10G-L(szer.) | DN80 | 10 | 120 | 2900 | 37 |
XBD13.0/10G-L(W) | DN80 | 10 | 130 | 2900 | 45 |
XBD14.0/10G-L(W) | DN80 | 10 | 140 | 2900 | 45 |
XBD3.2/15G-L(W) | DN80 | 10 | 32 | 2900 | 7,5 |
XBD4.0/15G-L(W) | DN80 | 15 | 40 | 2900 | 11 |
XBD5.0/15G-L(W) | DN80 | 15 | 50 | 2900 | 15 |
XBD6.0/15G-L(W) | DN80 | 15 | 60 | 2900 | 15 |
XBD7.0/15G-L(W) | DN80 | 15 | 70 | 2900 | 18,5 |
XBD8.0/15G-L(W) | DN80 | 15 | 80 | 2900 | 22 |
XBD9.0/15G-L(W) | DN80 | 15 | 90 | 2900 | 22 |
XBD10.0/15G-L(W) | DN80 | 15 | 100 | 2900 | 30 |
XBD11.0/15G-L(szer.) | DN80 | 15 | 110 | 2900 | 30 |
XBD12.0/15G-L(szer.) | DN80 | 15 | 120 | 2900 | 37 |
XBD13.0/15G-L(W) | DN80 | 15 | 130 | 2900 | 37 |
XBD14.0/15G-L(W) | DN80 | 15 | 140 | 2900 | 45 |
XBD3.2/20G-L(W) | DN100 | 20 | 32 | 2900 | 15 |
XBD4.0/20G-L(W) | DN100 | 20 | 40 | 2900 | 15 |
XBD5.0/20G-L(W) | DN100 | 20 | 50 | 2900 | 18,5 |
XBD6.0/20G-L(W) | DN100 | 20 | 60 | 2900 | 22 |
XBD7.0/20G-L(W) | DN100 | 20 | 70 | 2900 | 30 |
XBD8.0/20G-L(W) | DN100 | 20 | 80 | 2900 | 30 |
XBD9.0/20G-L(W) | DN100 | 20 | 90 | 2900 | 30 |
XBD10.0/20G-L(szer.) | DN100 | 20 | 100 | 2900 | 37 |
XBD11.0/20G-L(szer.) | DN100 | 20 | 110 | 2900 | 37 |
XBD11,5/20G-L(W) | DN100 | 20 | 115 | 2900 | 45 |
XBD12.0/20G-L(szer.) | DN100 | 20 | 120 | 2900 | 45 |
XBD13.0/20G-L(szer.) | DN100 | 20 | 130 | 2900 | 55 |
XBD14.0/20G-L(W) | DN100 | 20 | 140 | 2900 | 75 |
XBD14,5/20G-L(W) | DN100 | 20 | 145 | 2900 | 75 |
XBD15.0/20G-L(W) | DN100 | 25 | 150 | 2900 | 90 |
