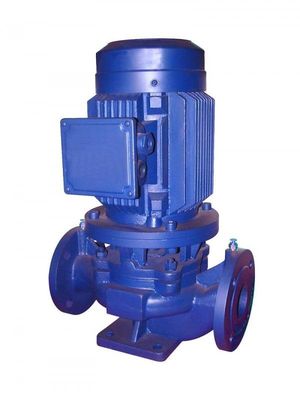

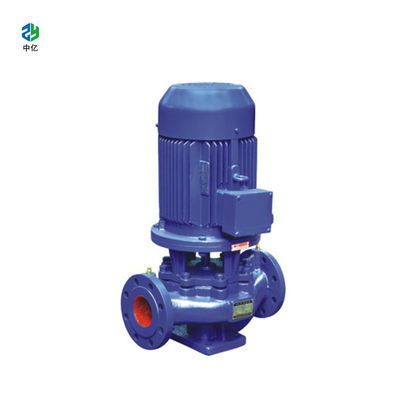

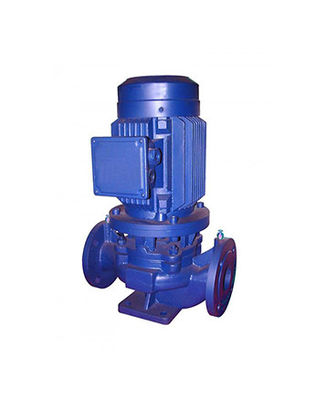

Nazwa:Wersjalna pompa wodna odśrodkowa wysokiego napięcia w przemyśle ISG
Główne dane: ((2900 RPM)
Pojemność (prężność przepływu): 6,5 ~ 240 m3/h
Głowa: 16~125 m
Główne dane: ((1450 RPM)
Przepustowość: 3,25 ~ 400 m3/h
Głowa: 4~125 m
Maksymalna prędkość: 3500 obr./min.
Maksymalna temperatura pracy: 80 °C
Maksymalne ciśnienie:1.6 Mpa
Średnie: czysta woda lub podobna do czystej wody ciecz bez stałego
| Nie, nie, nie. | Model | Władza (KW) |
Przepływ (m3/h) |
głowa (m) |
Prędkość (r/min) |
| 1 | 25-125 | 0.75 | 4 | 20 | 2900 |
| 2 | 25-125A | 0.75 | 3.6 | 16 | 2900 |
| 3 | 25-160 | 1.5 | 4 | 32 | 2900 |
| 4 | 25-160A | 1.1 | 3.7 | 28 | 2900 |
| 5 | 32-125 | 0.75 | 4.5 | 20 | 2900 |
| 6 | 32-125A | 0.75 | 4 | 16 | 2900 |
| 7 | 32-160 | 1.5 | 4.5 | 32 | 2900 |
| 8 | 32-160A | 1.1 | 4 | 25 | 2900 |
| 9 | 32-200 | 3 | 4.5 | 50 | 2900 |
| 10 | 32-200A | 3 | 4 | 44 | 2900 |
| 11 | 40-100 | 0.75 | 6.3 | 12.5 | 2900 |
| 12 | 40-125 | 1.1 | 6.3 | 20 | 2900 |
| 13 | 40-125A | 0.75 | 5.6 | 16 | 2900 |
| 14 | 40-160 | 2.2 | 6.3 | 32 | 2900 |
| 15 | 40-160A | 1.5 | 5.9 | 28 | 2900 |
| 16 | 40-160B | 1.1 | 5.5 | 24 | 2900 |
| 17 | 40-200 | 4 | 6.3 | 50 | 2900 |
| 18 | 40-200A | 3 | 5.9 | 44 | 2900 |
| 19 | 40-200B | 2.2 | 5.5 | 38 | 2900 |
| 20 | 40-250 | 7.5 | 6.3 | 80 | 2900 |
| 21 | 40-250A | 5.5 | 5.9 | 70 | 2900 |
| 22 | 40-250B | 74 | 5.5 | 60 | 2900 |
| 23 | 40-100 ((I) | 1.1 | 12.5 | 12.5 | 2900 |
| 24 | 40-100 ((I) A | 0.75 | 11 | 10 | 2900 |
| 25 | 40-125 ((I) | 1.5 | 12.5 | 20 | 2900 |
| 26 | 40-125 ((I) A) | 1.1 | 11 | 16 | 2900 |
| 27 | 40-160 ((I) | 3 | 12.5 | 32 | 2900 |
| 28 | 40-160 ((I) A) | 2.2 | 11.7 | 28 | 2900 |
| 29 | 40-160(I) B | 1.5 | 10.5 | 22 | 2900 |
| 30 | 40-200 ((I) | 5.5 | 12.5 | 50 | 2900 |
| 31 | 40-200(I) A | 4 | 11.7 | 44 | 2900 |
| 32 | 40-200(I) B | 3 | 10.5 | 36 | 2900 |
| 33 | 40-250 ((I) | 11 | 12.5 | 80 | 2900 |
| 34 | 40-250 ((I) A) | 7.5 | 11.7 | 70 | 2900 |
| 35 | 40-250 ((I) B | 7.5 | 10.8 | 60 | 2900 |
| 36 | 50-100 | 1.1 | 12.5 | 12.5 | 2900 |
| 37 | 50-100A | 0.75 | 11 | 10 | 2900 |
| 38 | 50-125 | 1.5 | 12.5 | 20 | 2900 |
Użycie
1System oczyszczania.
2Każda seria przetwórstwa żywności i produktów medycznych
3System ochrony środowiska.
4. oczyszczanie ścieków do produkcji papieru, metalurgii, galwanizacji, topienia, barwienia.
5System elektroplaty i farbowania.
6. Przemysłowa i chemiczna obróbka zbiorników

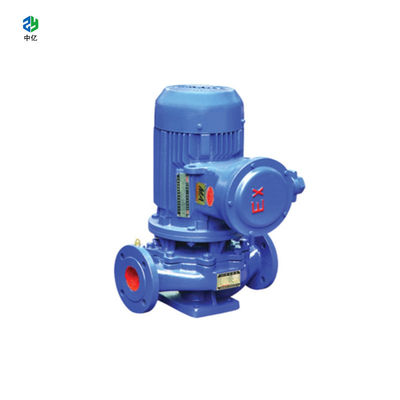

7. silnik wybuchoodporny do ropy naftowej, alkoholu i innych płynów wybuchowych
podsumowanie
Pompy typu IS to rodzaj ośniowego wysysającego pompy odśrodkowej z pojedynczym etapem i wysysającym
Jest stosowany do pompowania czystej wody oraz płynu fizycznego lub chemicznego podobnego do czystej wody poniżej 85oC i jest szeroko stosowany w przemyśle, w miejskiej sieci wodociągowej i kanalizacyjnej,a także na nawadnianie rolnictwa i ogrodów.
Pompa IS ma prostą strukturę, niezawodną wydajność, małe ciało, lekką wagę, wysoką wydajność, niską hałas, małą wibrację, małą NPSH i łatwą w konserwacji.
Pompy typu IS mają 29 głównych typów i 151 rozmiarów, ale wykorzystuje się na nich tylko 4 wały i 4 ramy montażowe.
Opis typu:
IS50-32-125A
IS-pompa czystej wody o pojedynczym stopniu o pojedynczym wsuchu
50-prężnica wlotu ((mm)
32-średnica wyjścia ((mm)
125-nazwa nominalna obrotowca ((mm)
A-A, B, C odnoszą się odpowiednio do pierwszej, drugiej i trzeciej obudowy po obręczy.
